電気回路 I : Electric Circuits I
Web 演習４：直流回路網方程式 (1)

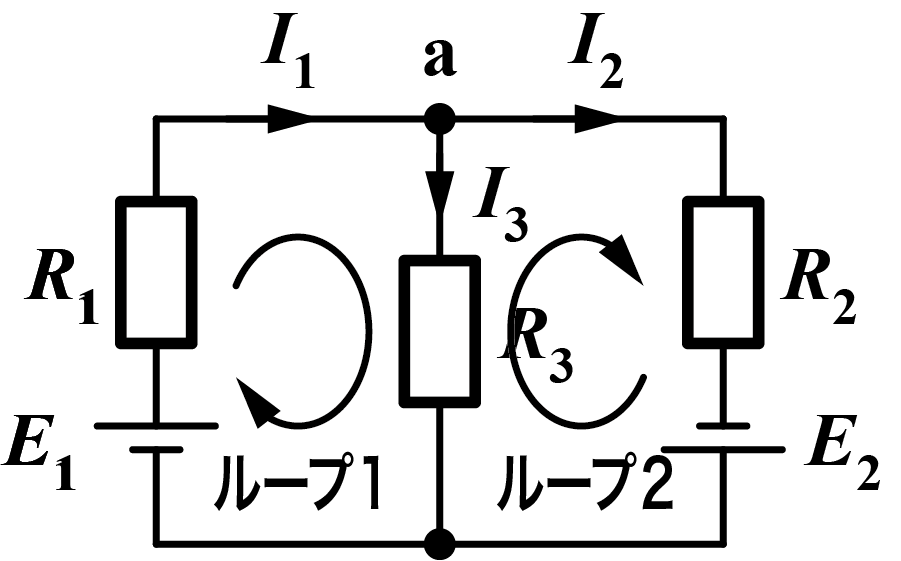

4-8. 図の回路の各枝電流を求めるための回路方程式を記しなさい． ただし， 各定数は以下の値を使用すること．
また， 抵抗の数値は単位 (kΩ), 電圧の数値は単位 (V) で記入すること．
E1 = 10 V, E2 = 10 V
R1 = 10 kΩ
R2 = 15 kΩ
R3 = 3 kΩ
（前後 1% 以内を正解とします．）
