VPN

VPNについて

概要

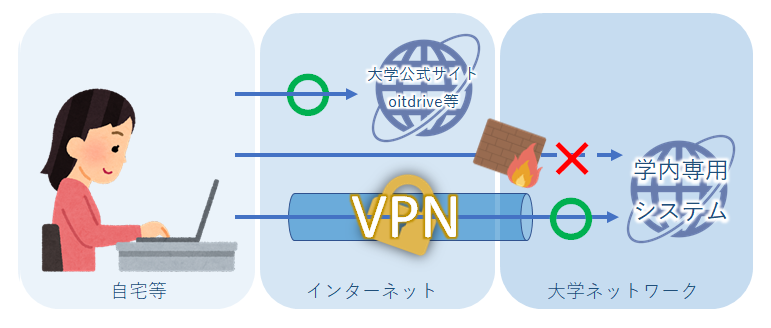

VPNは、学内専用のネットワークシステムや学内からのみ閲覧可能なWebサイトを自宅等からの学外から利用する際に用います。

なお、ネットワークドライブ（COMMON / POST / HOME）の接続には、oitdriveをご利用ください。

VPNの設定方法について

各OS設定方法

Windows

インストール方法

Windows版 FortiClient VPN v7.4系について、一部端末での接続エラーを確認しております。接続エラーが出た場合、oitdriveのCOMMON直下にあるバージョン[7.2.4.0972]をインストールし、接続をお試しください。

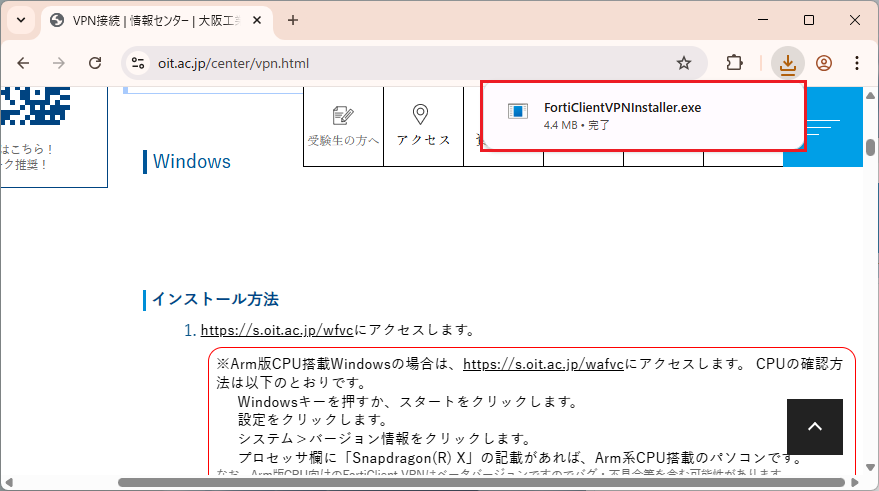

https://s.oit.ac.jp/wfvcにアクセスします。
ダウンロードされたファイルを開きます。

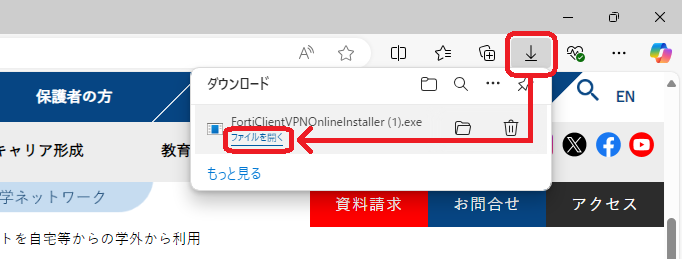

・Microsoft Egeの場合

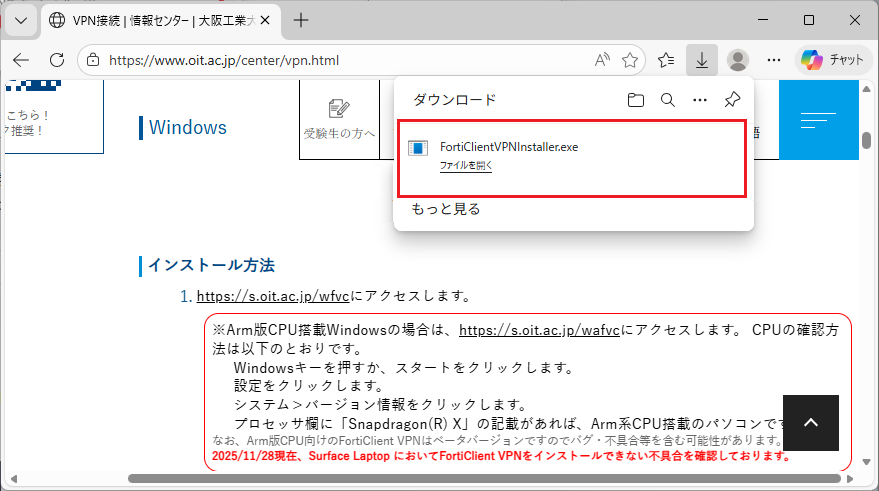

ブラウザ右上の「ファイルを開く」をクリックします。
・Google Chromeの場合

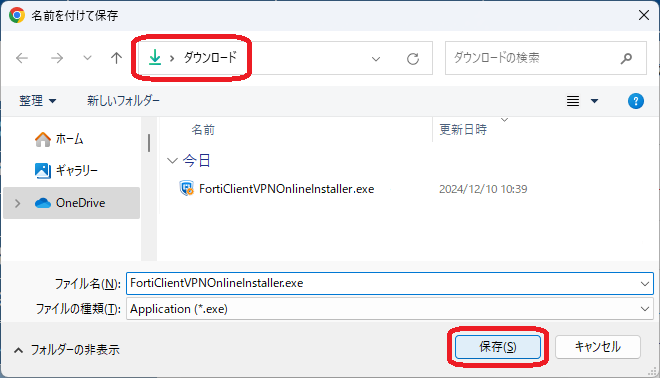

ダウンロードフォルダ内にファイルを一旦保存し、ダウンロードフォルダ内の「FortiClientVPNOnlineInstaller.exe」をダブルクリックします。

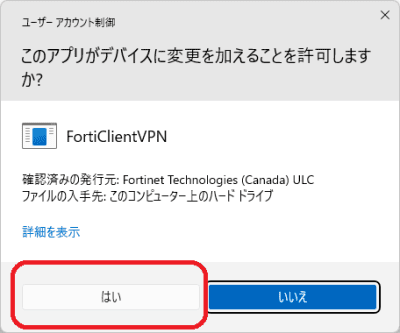

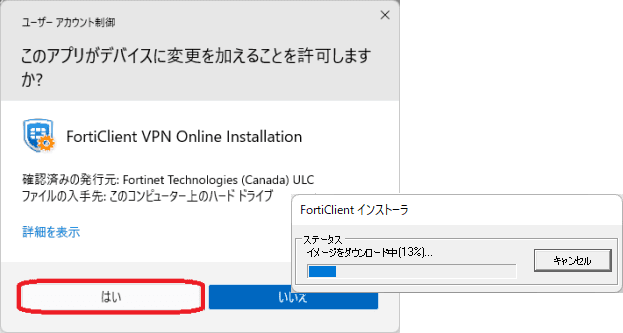

デバイスへの変更許可を問われるので「はい」をクリックし、ソフトウェアのダウンロードが開始されますので完了するまで待機します。

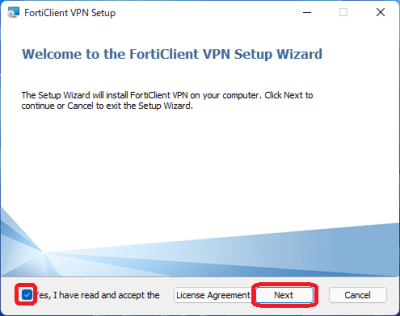

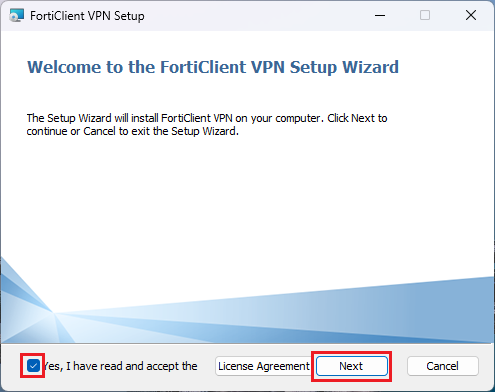

ソフトウェアのダウンロード後、セットアップウィザードが起動します。ライセンス同意に関するチェックボックスをチェックし、「次へ(next)」をクリックします。
「次へ(next)」をクリックします。

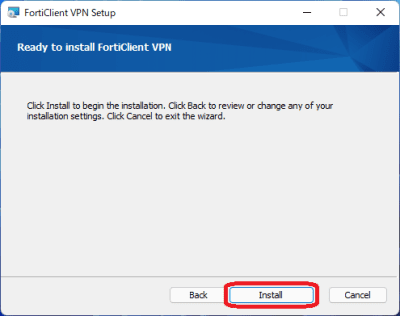

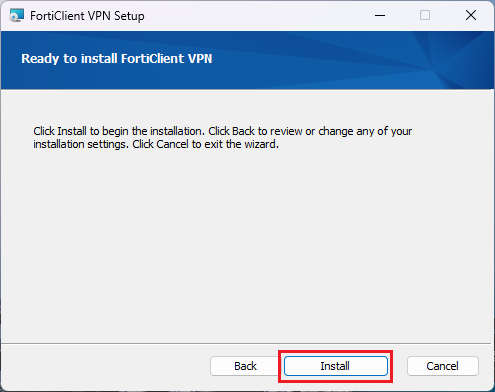

「インストール(install)」をクリックします。

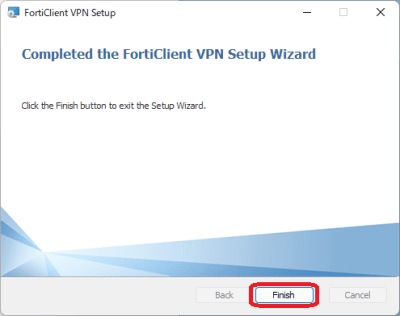

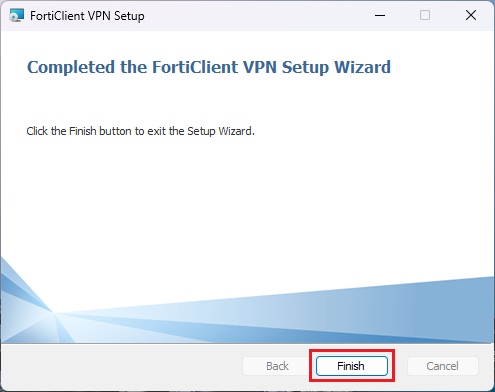

しばらく待つと、インストールが完了します。デスクトップに VPN クライアントソフトのショートカット「FortiClient VPN」が作成されます。

設定方法

デスクトップ上の「FortiClient VPN」をダブルクリックします。

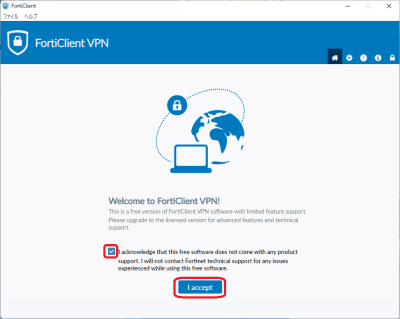

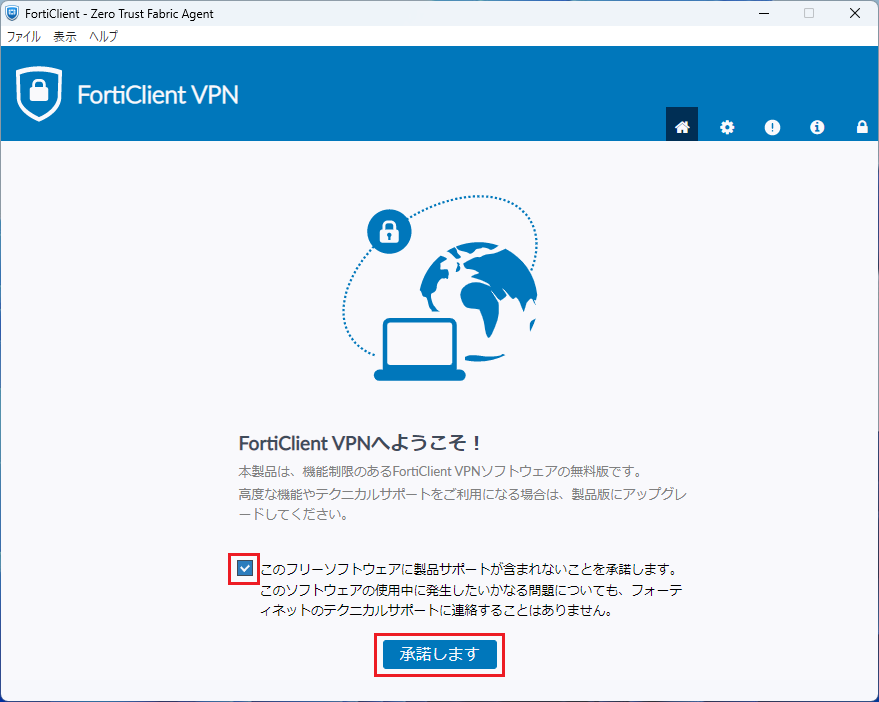

VPNソフトウェアの画面下のチェックボックスをチェックし、「I accept」をクリックします。

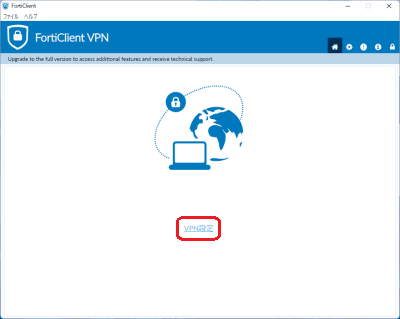

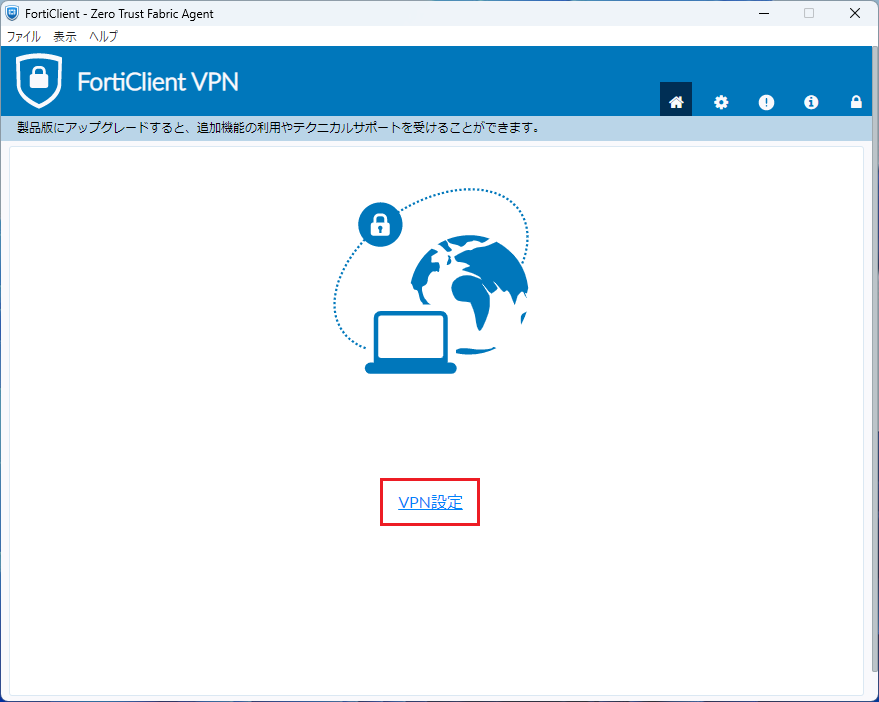

「VPN 設定」をクリックします。

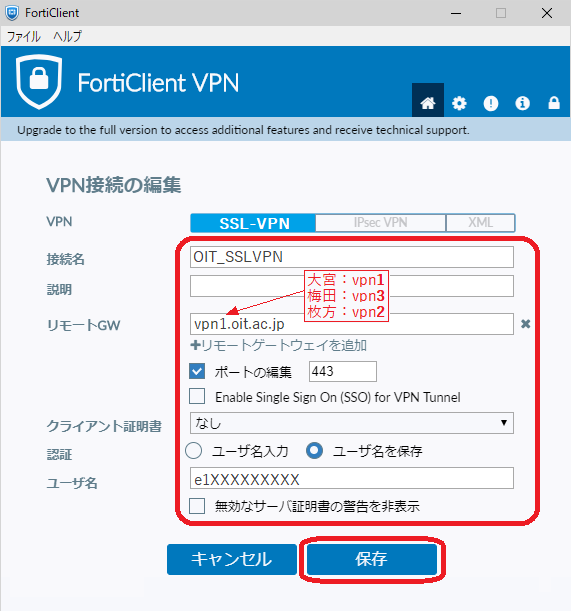

「SSL-VPN」のタブをクリックし、以下の内容を入力し、「保存」をクリックします。

VPN	SSL-VPN
接続先名	OIT_SSL-VPN（任意の文字列を設定）
リモートGW	大宮：vpn1.oit.ac.jp 梅田：vpn3.oit.ac.jp 枚方：vpn2.oit.ac.jp
ポートの編集	チェック有り「443」
クライアント証明書	なし
認証	ユーザー名を保存
ユーザー名	e1xxxxxxxxx

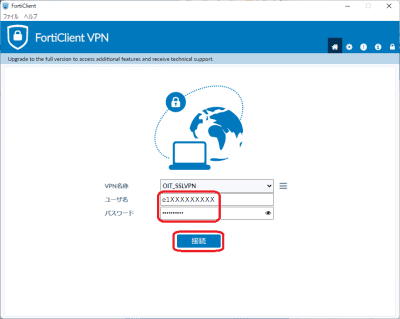

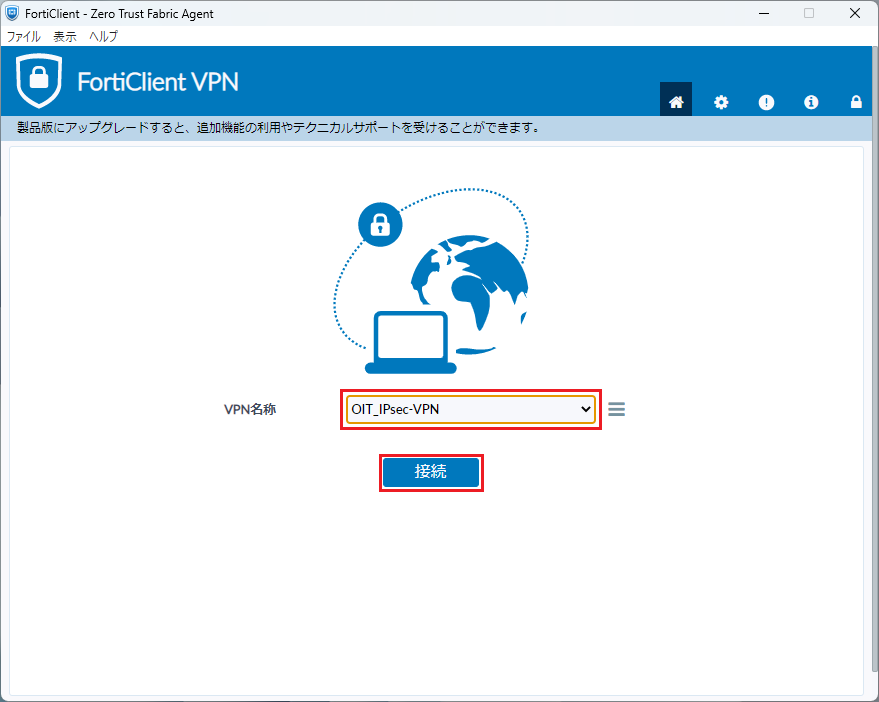

4.で設定した接続先名を選択し、ユーザー名・パスワードを入力後、「接続」をクリックします。
※セキュリティ警告が出た場合「はい」をクリックしてください。

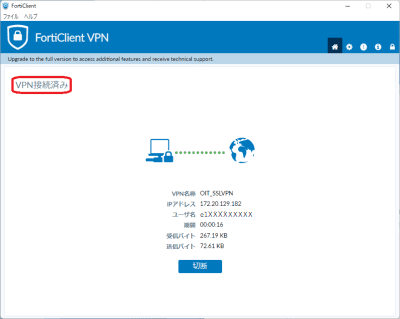

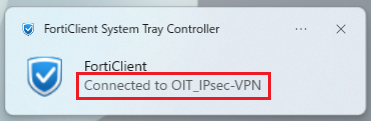

認証が正しければ「VPN接続済み」と表示されます。

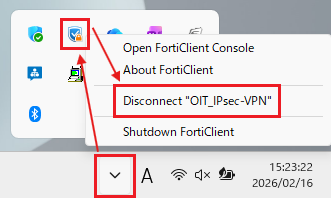

切断する場合は、タスクトレイの「FortiClient」のアイコンを右クリックし、「切断」をクリックします。

アンインストール方法

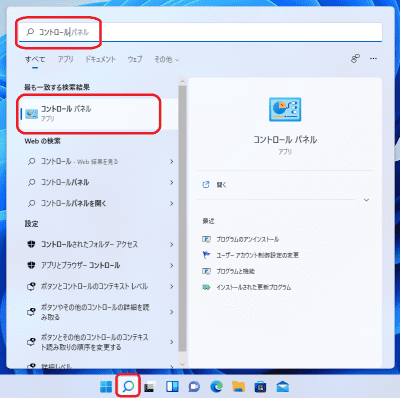

タスクバーにある「検索マーク」をクリックし、「コントロール」と入力し「コントーロールパネル」をクリックします。

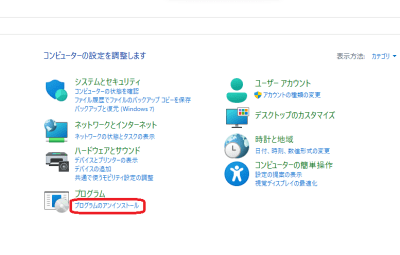

「プログラムのアンインストール」をクリックします。

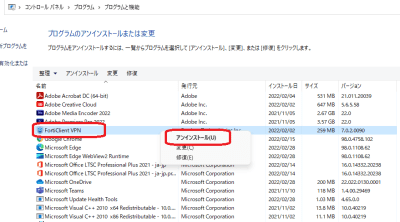

「FortiClient VPN」の上で右クリックし、「アンインストール」をクリックします。

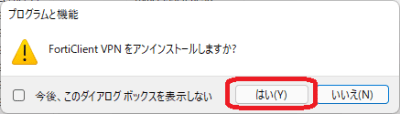

アンインストールしますか？と聞かれるので「はい」をクリックします。
デバイスへの変更許可を問われるので「はい」をクリックします。

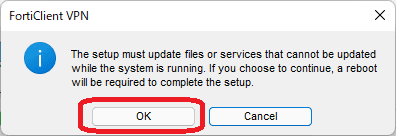

警告画面が表示されるので「OK」をクリックし、完了するまで待ちます。
再起動の有無を聞かれるので「Yes」をクリックします。

インストール・設定手順ビデオ

Mac OS

インストール方法

https://s.oit.ac.jp/mfvcにアクセスします。
※ダウンロードの可否を問われたら「許可」をクリックします。

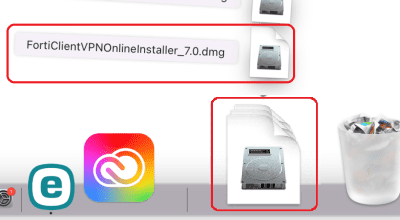

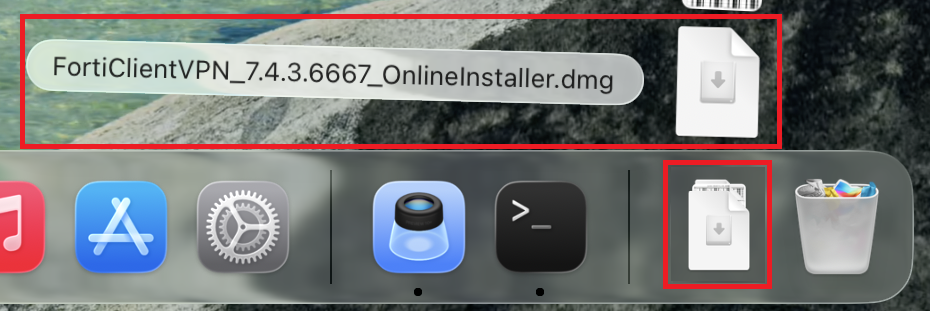

タスクバーにある「ダウンロード」をクリックし、「FortiClientVPNOnlineInstaller...」をクリックします。

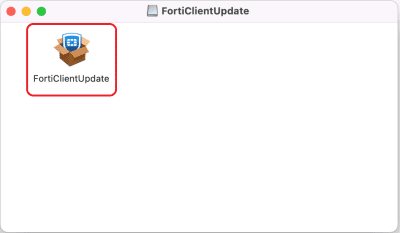

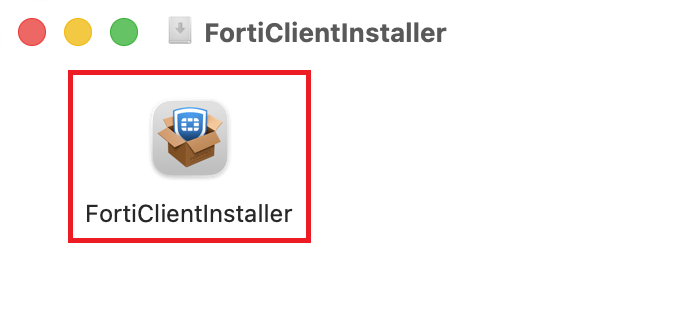

「FortiClientUpdate」をダブルクリックします。

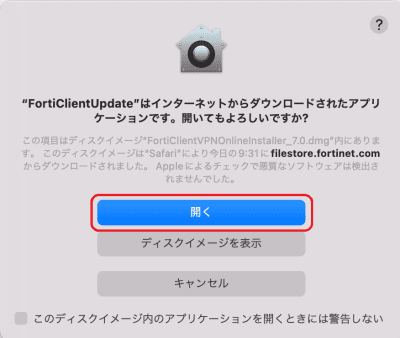

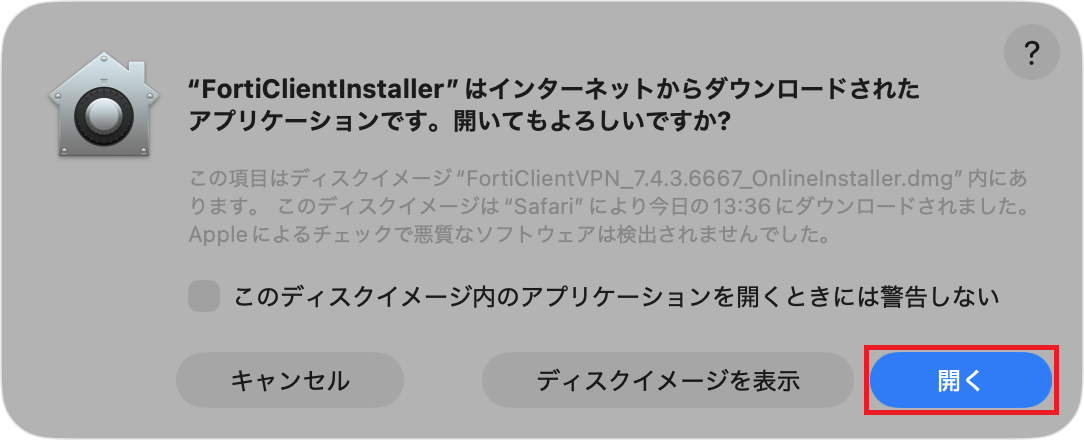

確認画面が表示されるので、「開く」をクリックします。

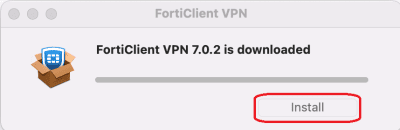

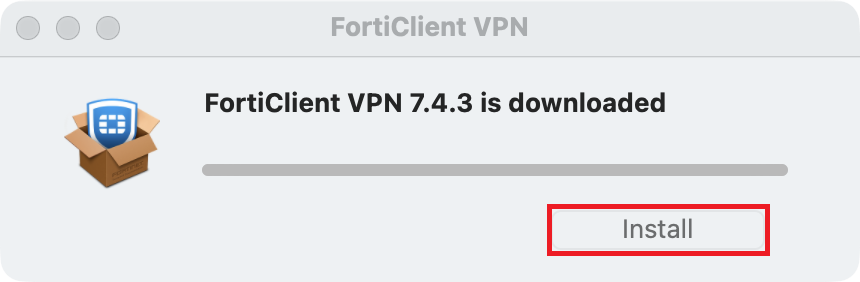

ダウンロードが完了するまで待ち、「Install」をクリックします。

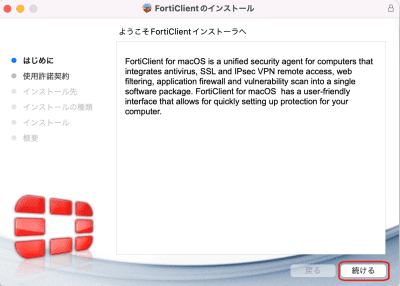

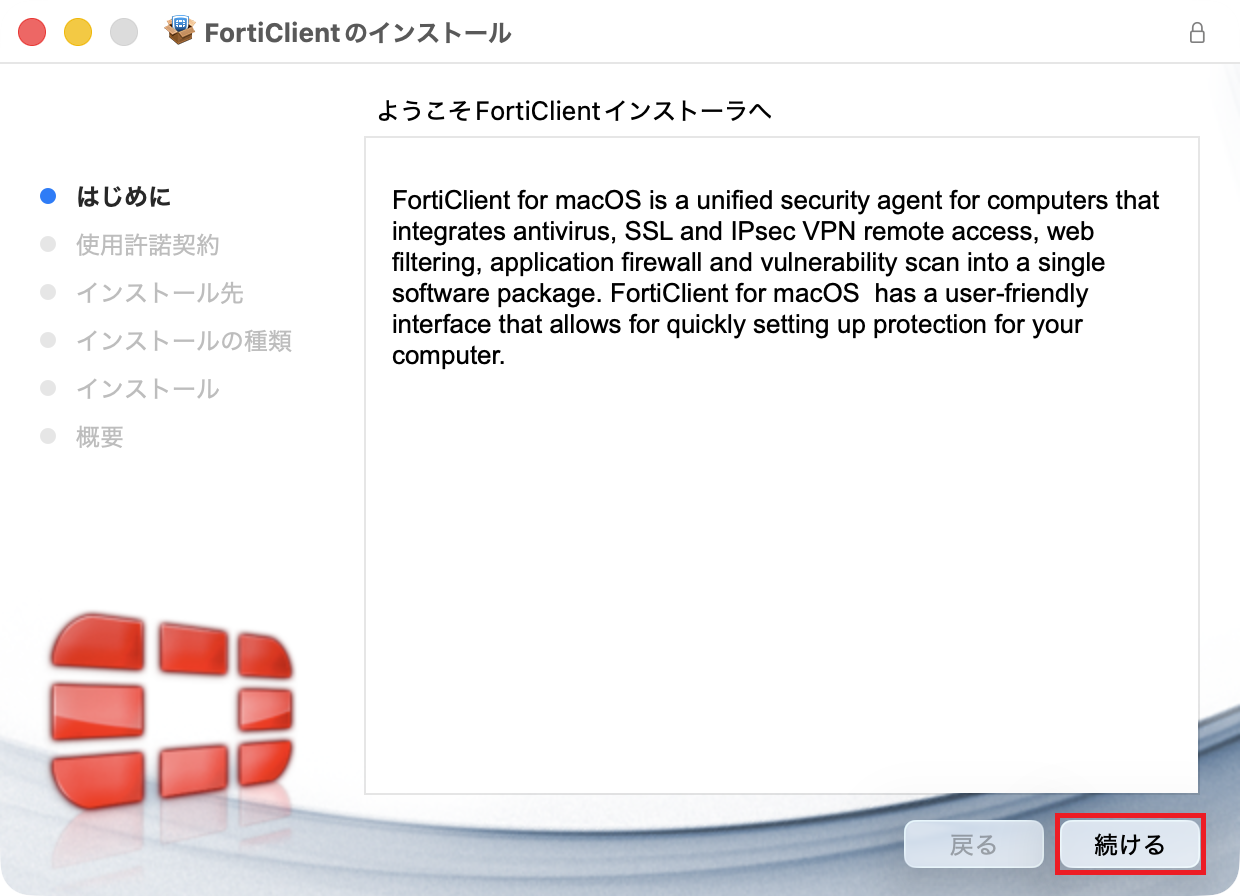

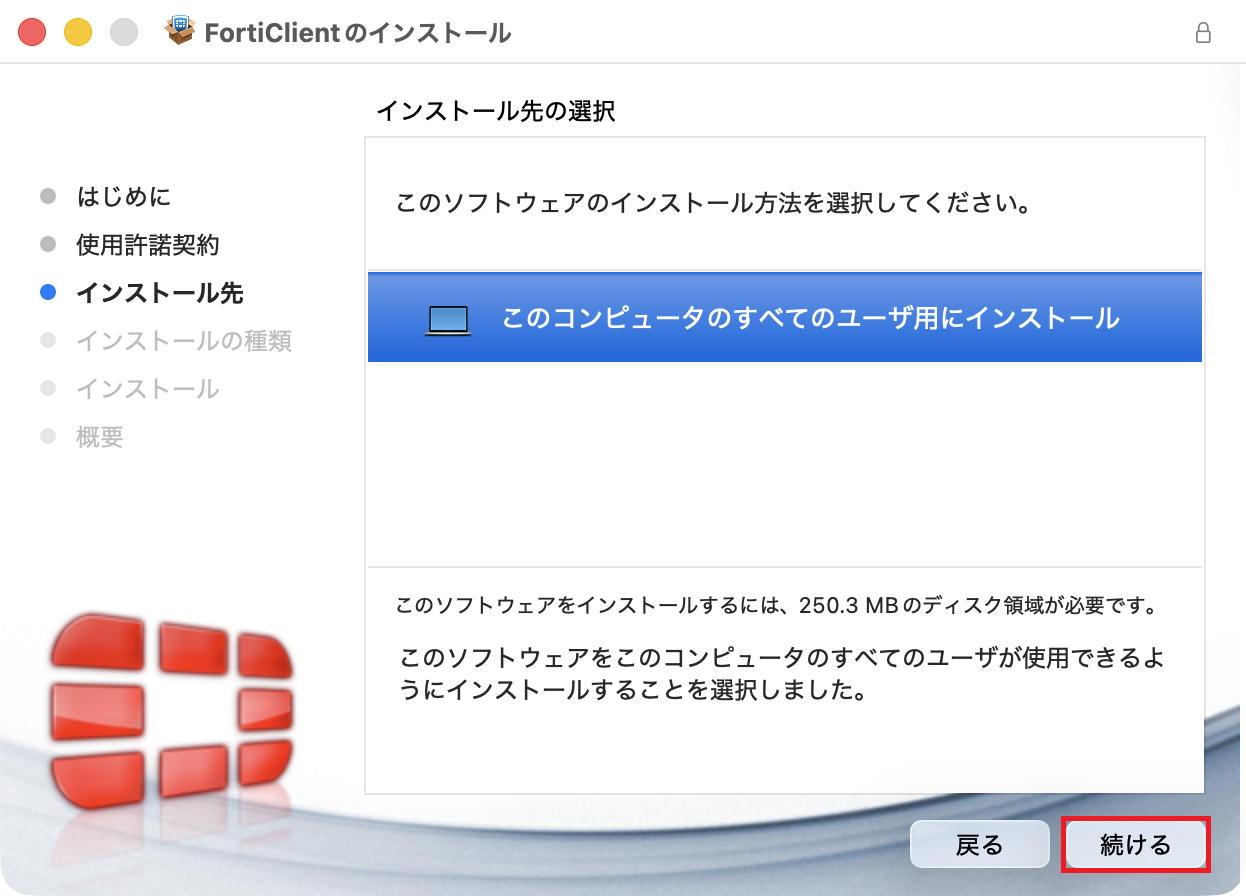

インストーラーが起動されますので「続ける」をクリックします。

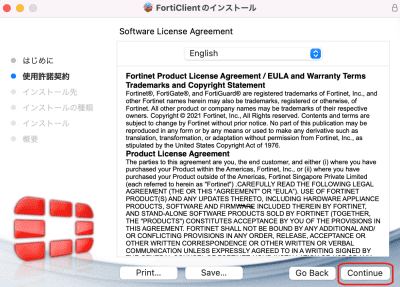

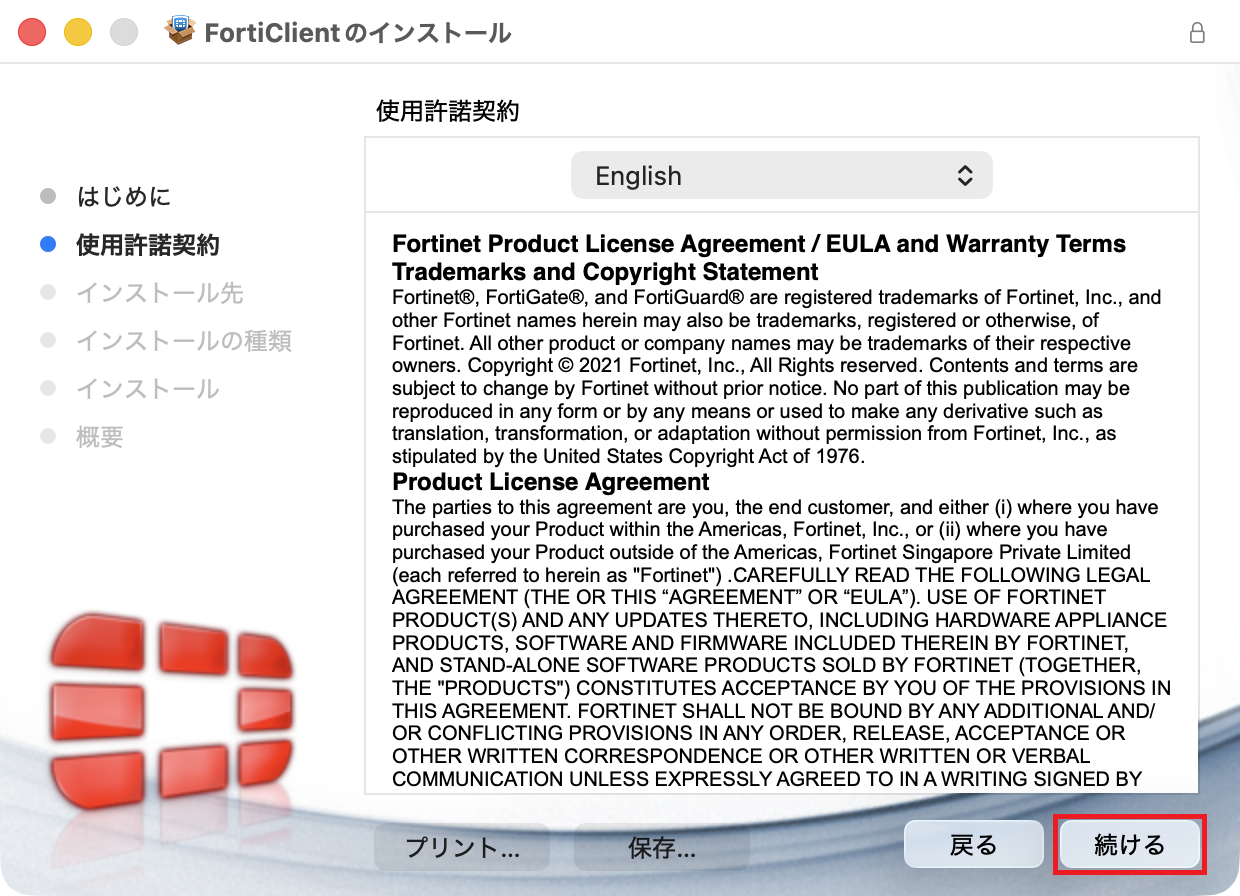

使用許諾契約が表示されるので「続ける(Continue)」をクリックします。

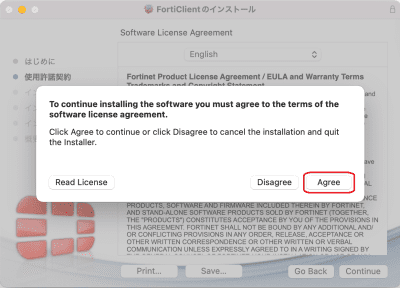

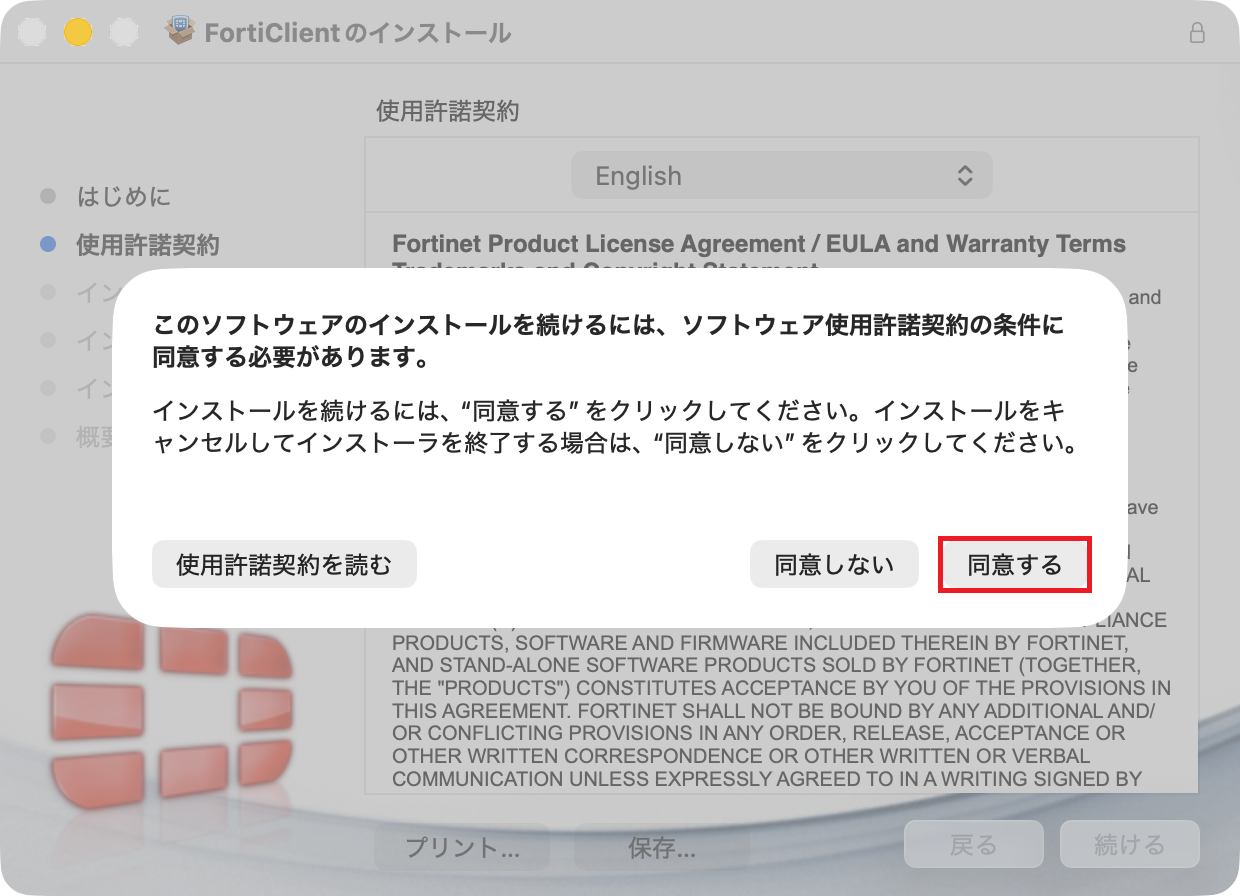

再び使用許諾契約が表示されるので「同意する(Agree)」をクリックします。

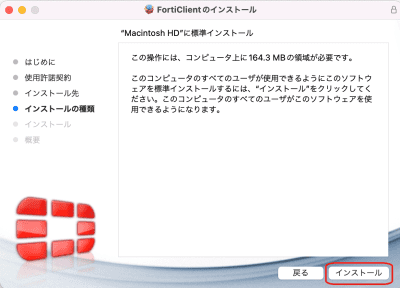

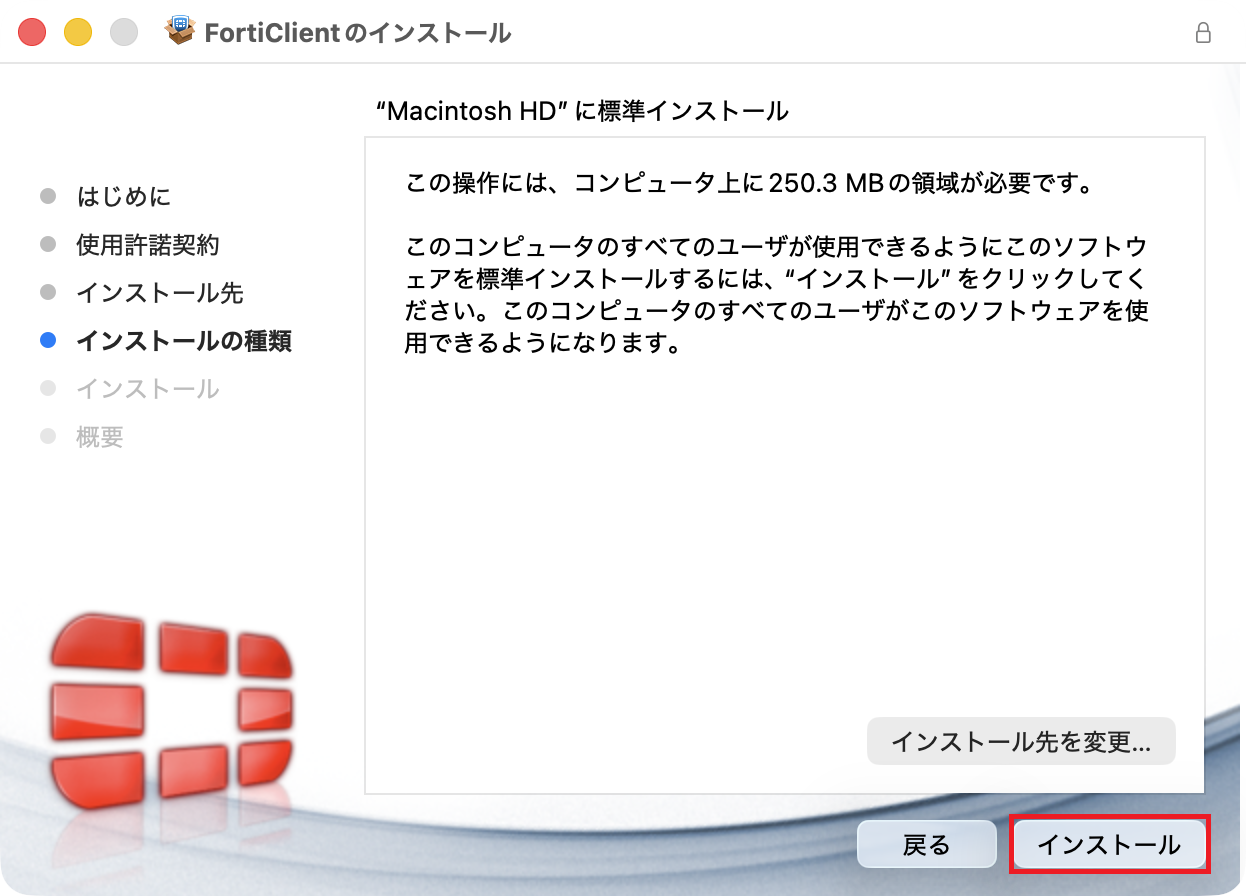

「インストール」をクリックします。

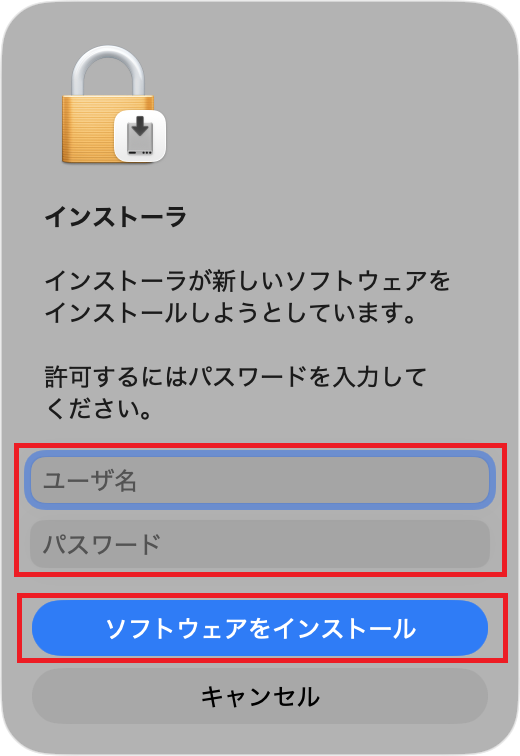

Macの「ユーザー名」と「パスワード」を入力し、「ソフトウェアをインストール」をクリックします。

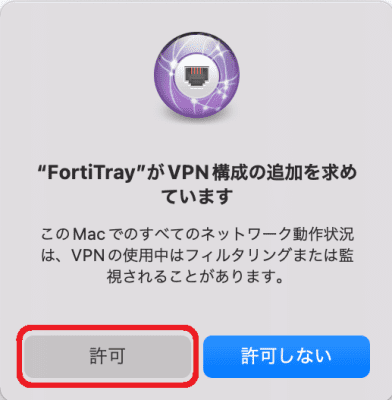

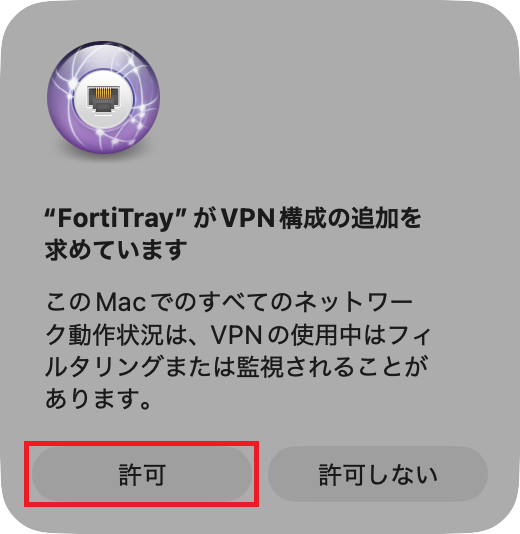

VPN構成の追加の可否が問われるので「許可」をクリックします。

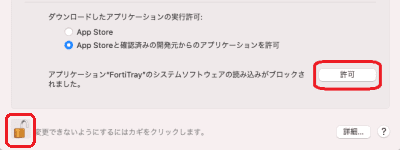

※誤って許可しないを選択した場合こちらを参照してください。

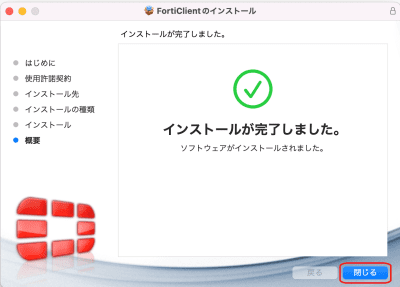

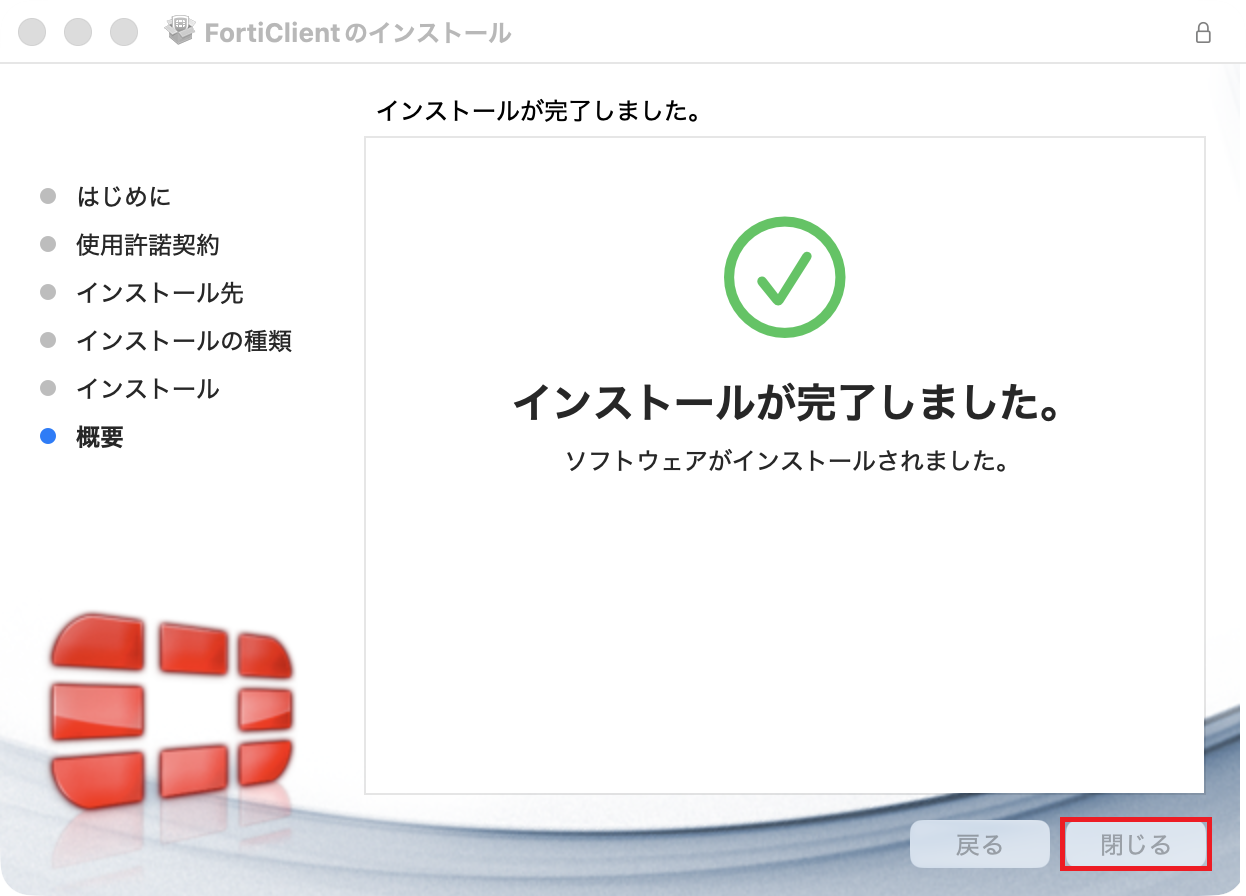

インストールが完了したら「閉じる」をクリックします。

設定方法

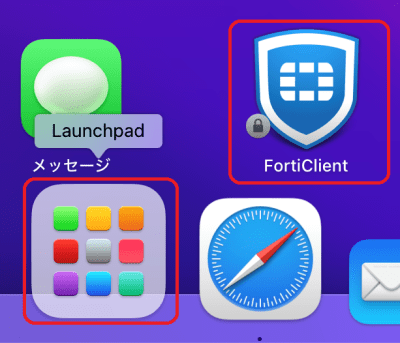

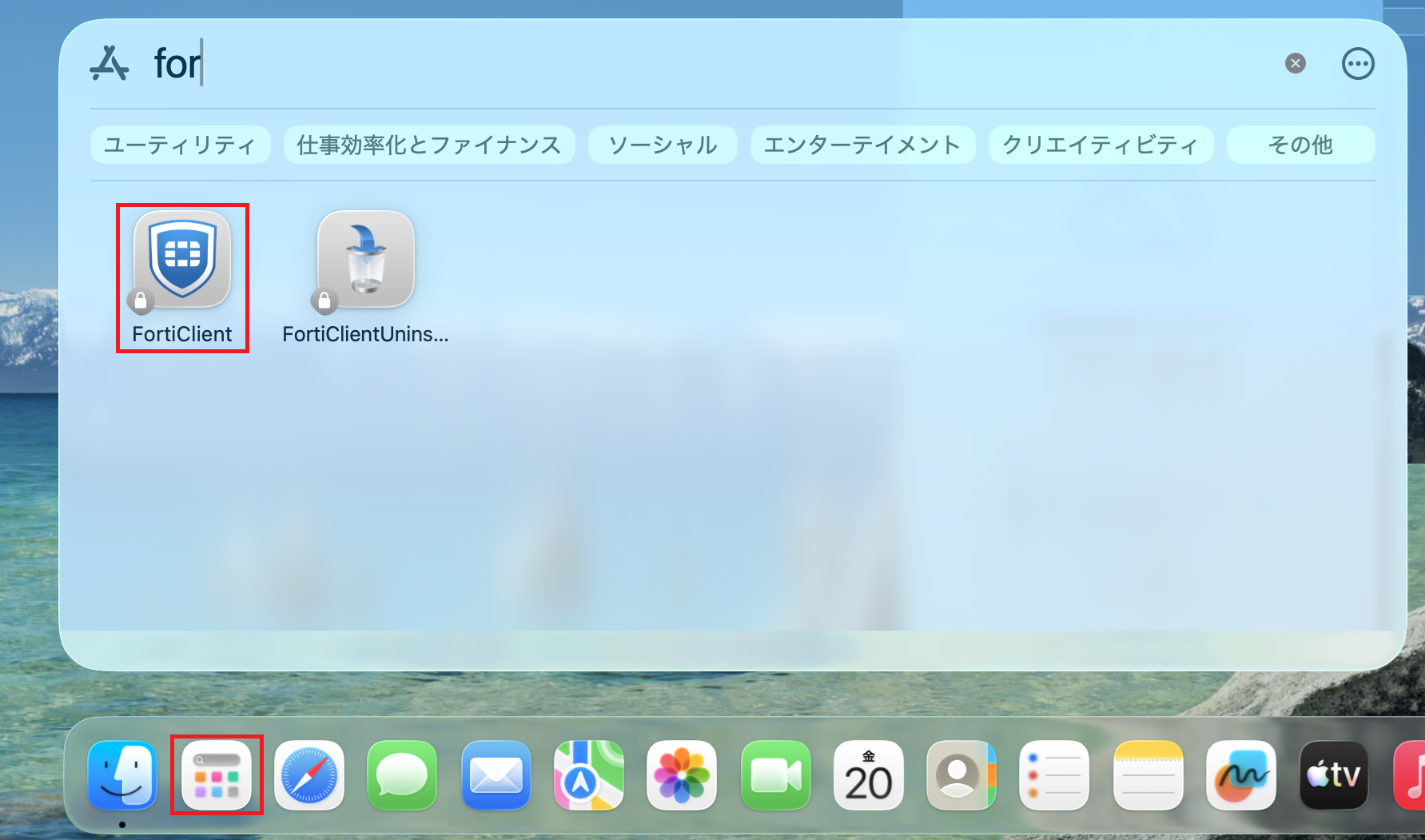

タスクバーにある「Lunchepad」をクリックし、「FortiClient」をクリックします。

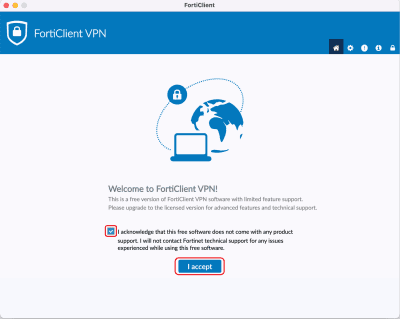

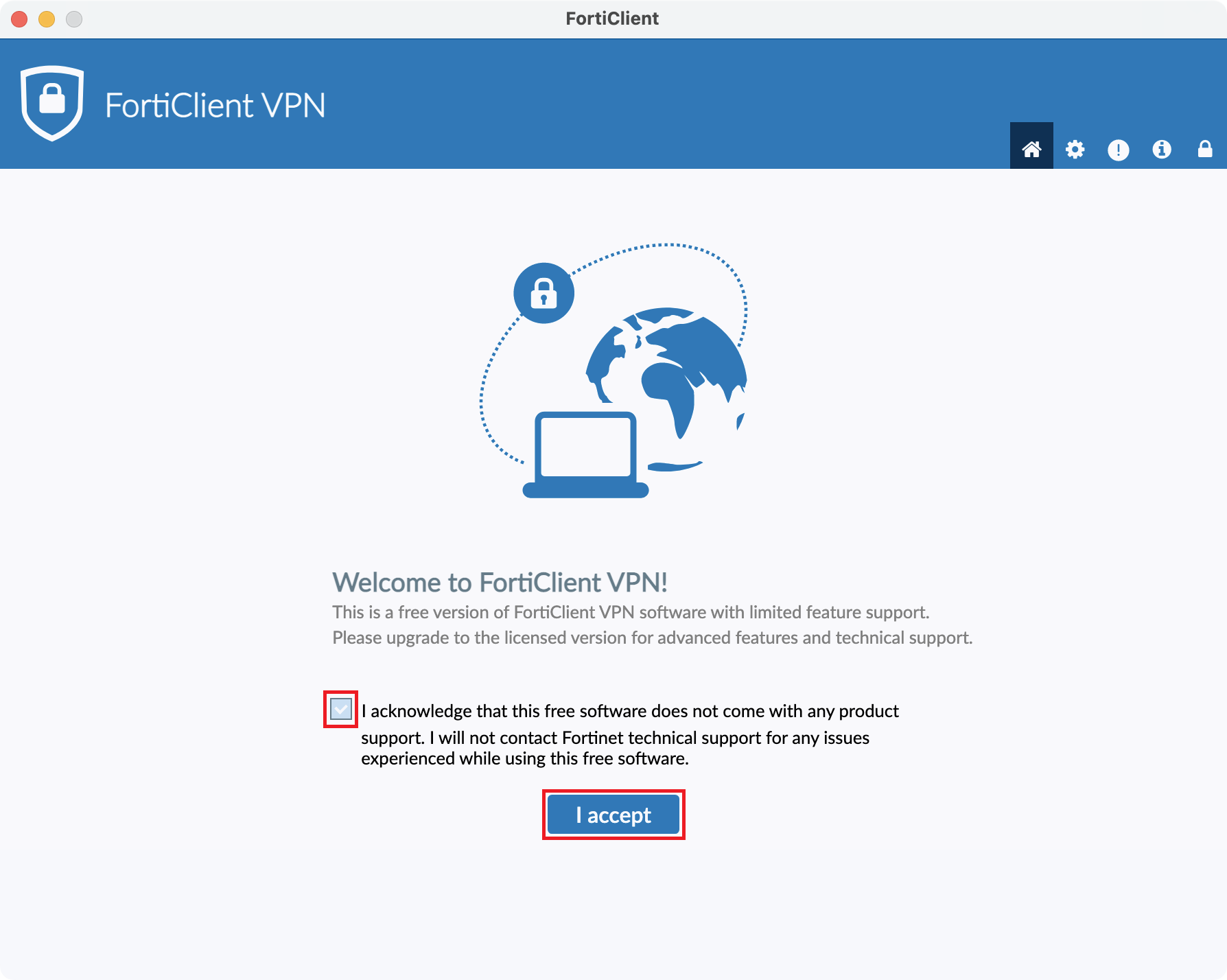

VPNソフトウェアの画面下のチェックボックスをチェックし、「I accept」をクリックします。

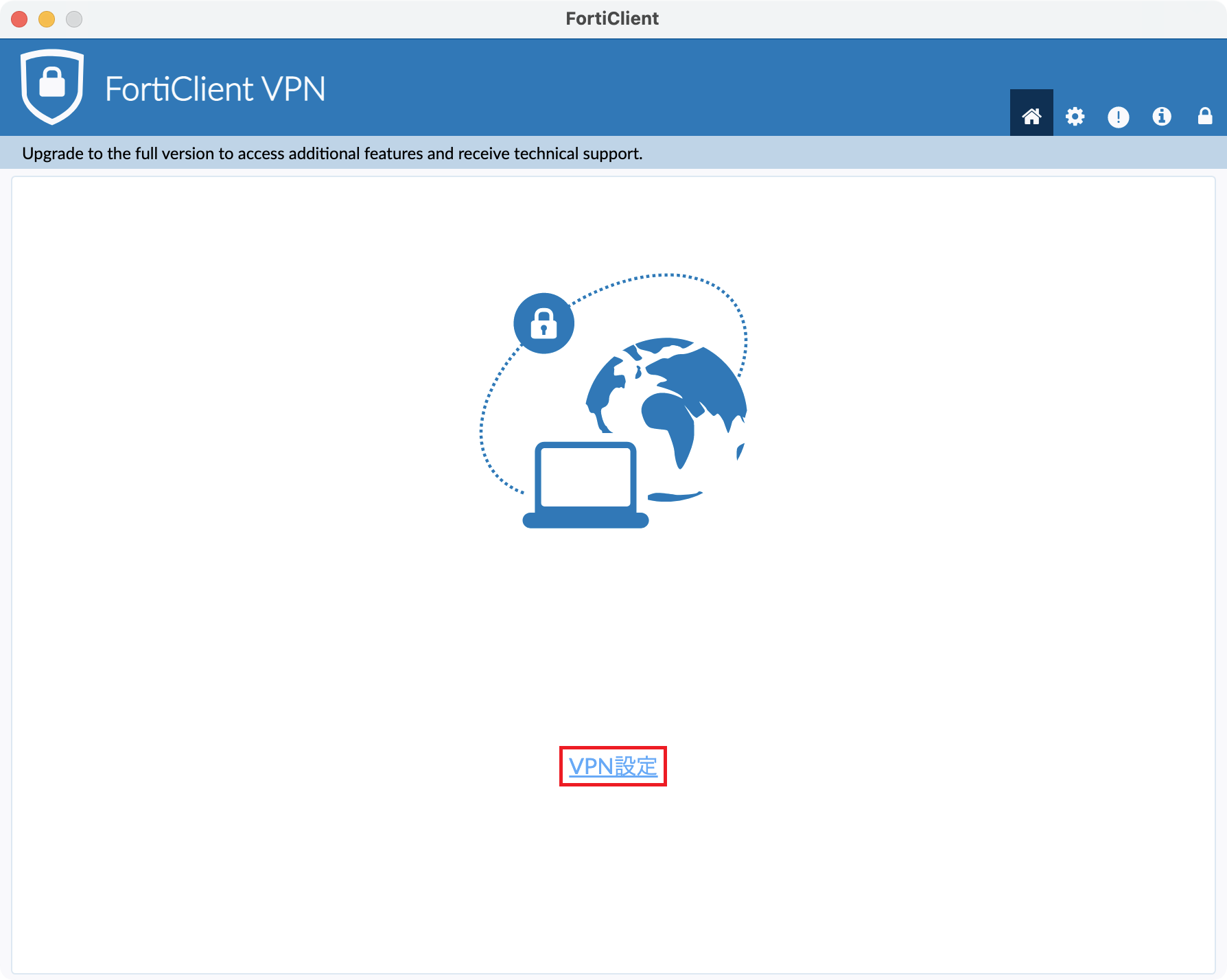

「VPN 設定」をクリックします。

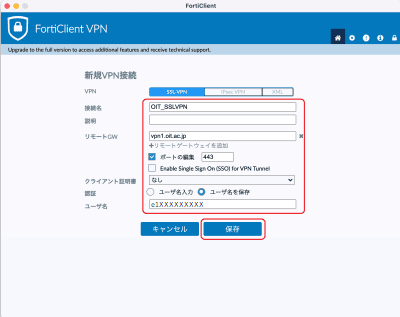

「SSL-VPN」のタブをクリックし、以下の内容を入力し、「保存」をクリックします。

VPN	OIT_SSL-VPN
接続先名	任意の文字列を設定
リモートGW	大宮：vpn1.oit.ac.jp 梅田：vpn3.oit.ac.jp 枚方：vpn2.oit.ac.jp
ポートの編集	チェック有り「443」
クライアント証明書	なし
認証	ユーザー名を保存
ユーザー名	e1xxxxxxxxx

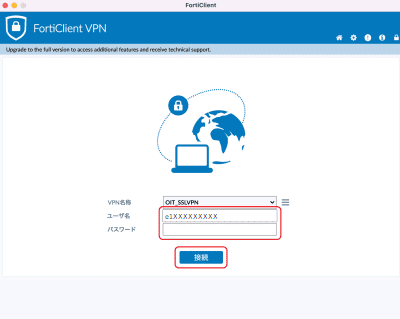

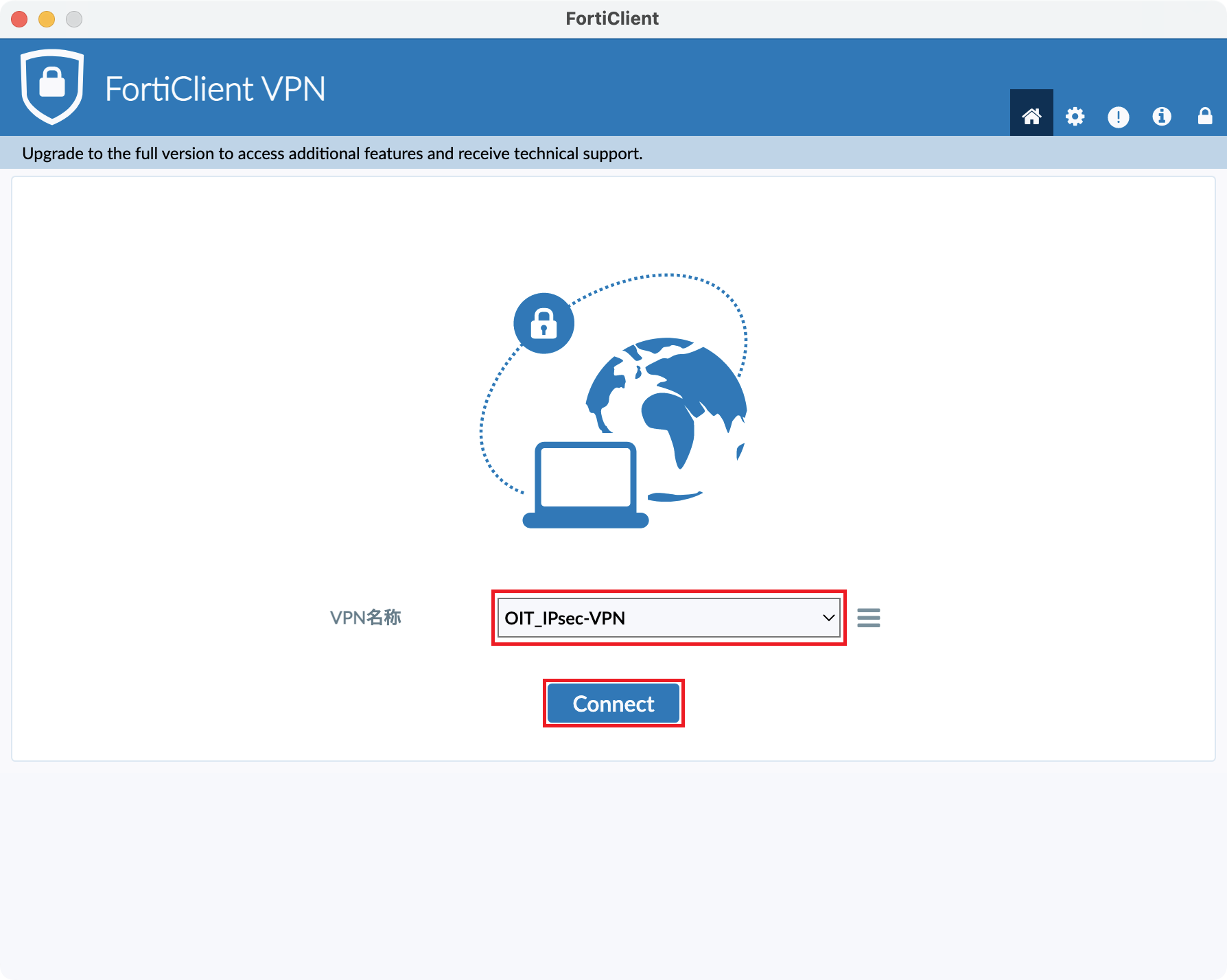

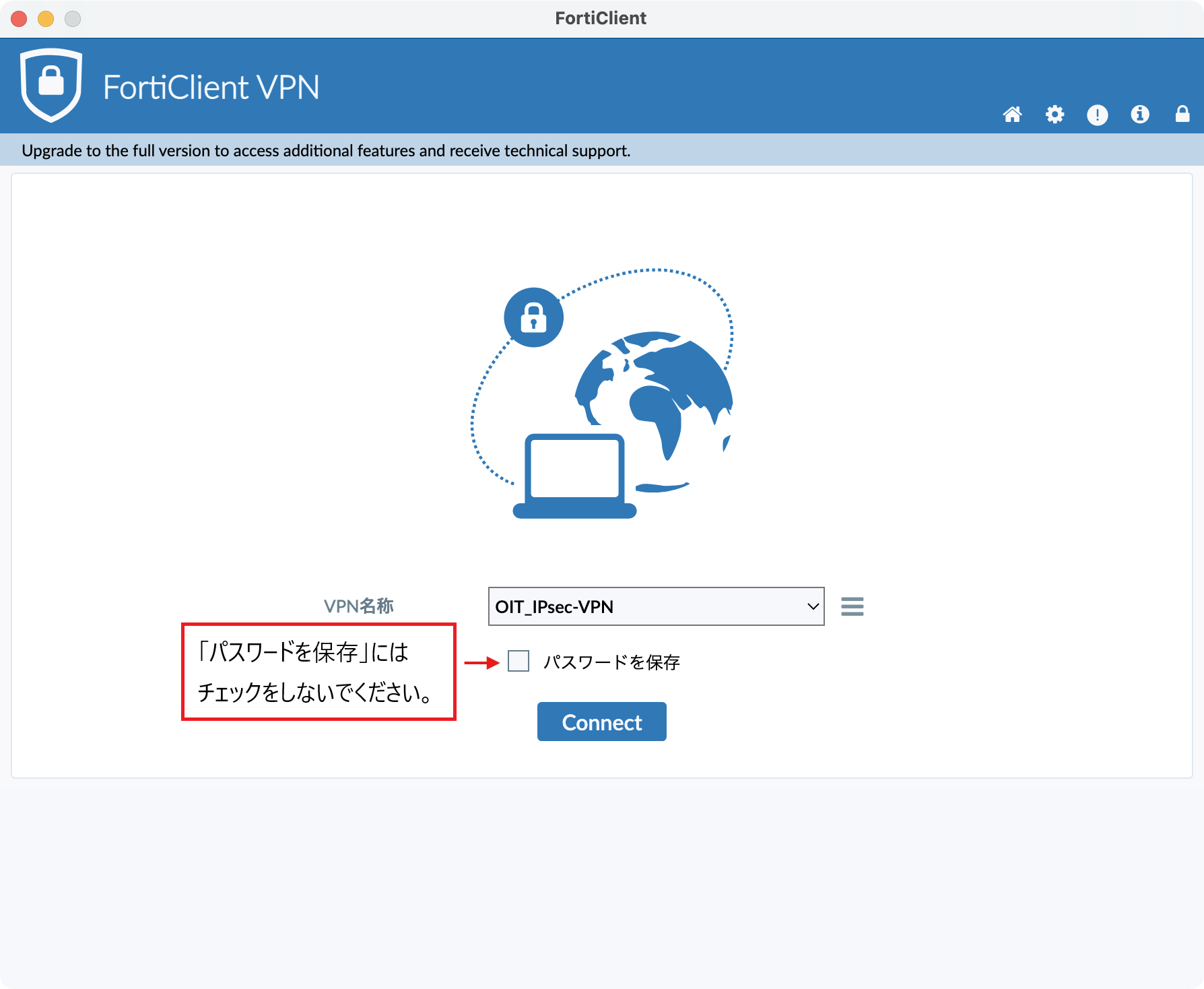

4.で設定した接続先名を選択し、ユーザー名・パスワードを入力後、「接続」をクリックします。

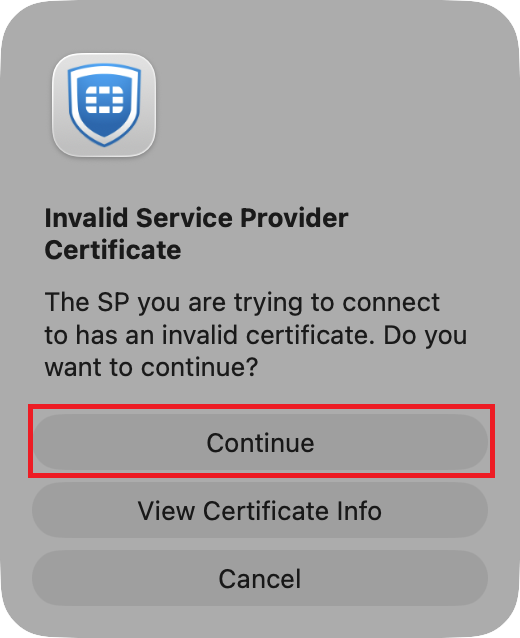

※セキュリティ警告が出た場合「はい」をクリックしてください。

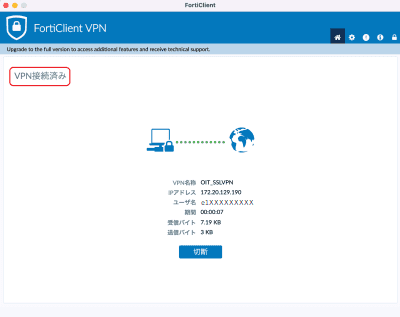

認証が正しければ「VPN接続済み」と表示されます。
接続できない場合こちらを参照してください。

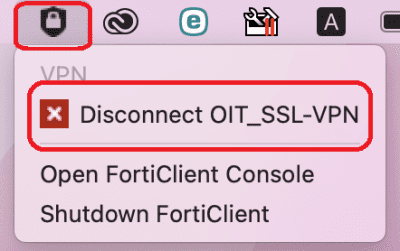

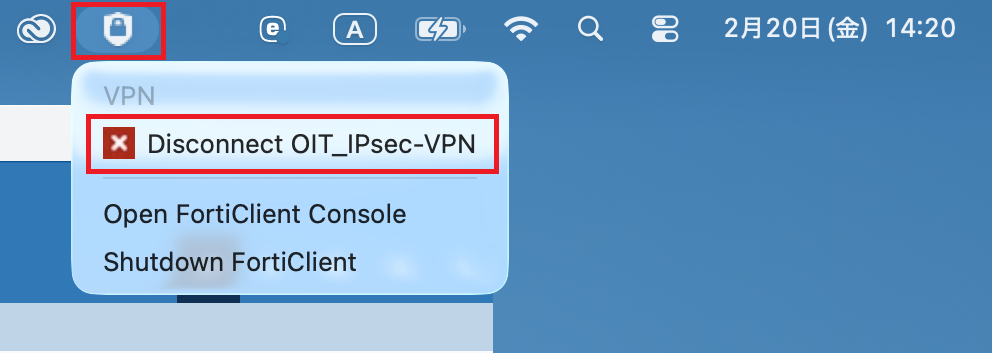

切断する場合は、デスクトップ画面右上の、FortiClientアイコンから「切断(Disconnect) OIT_SSL-VPN」をクリックします。

接続エラーのポップアップが表示される場合

以下のエラーが表示される場合は、「Cancel」をクリックし手順８へ進みます。

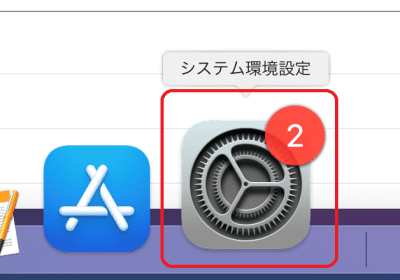

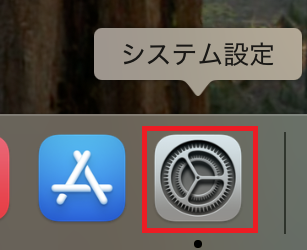

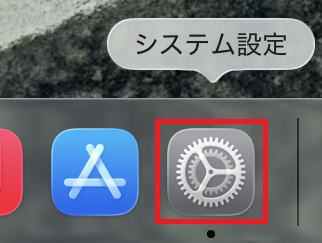

タスクバーにある「システム設定」をクリックします。

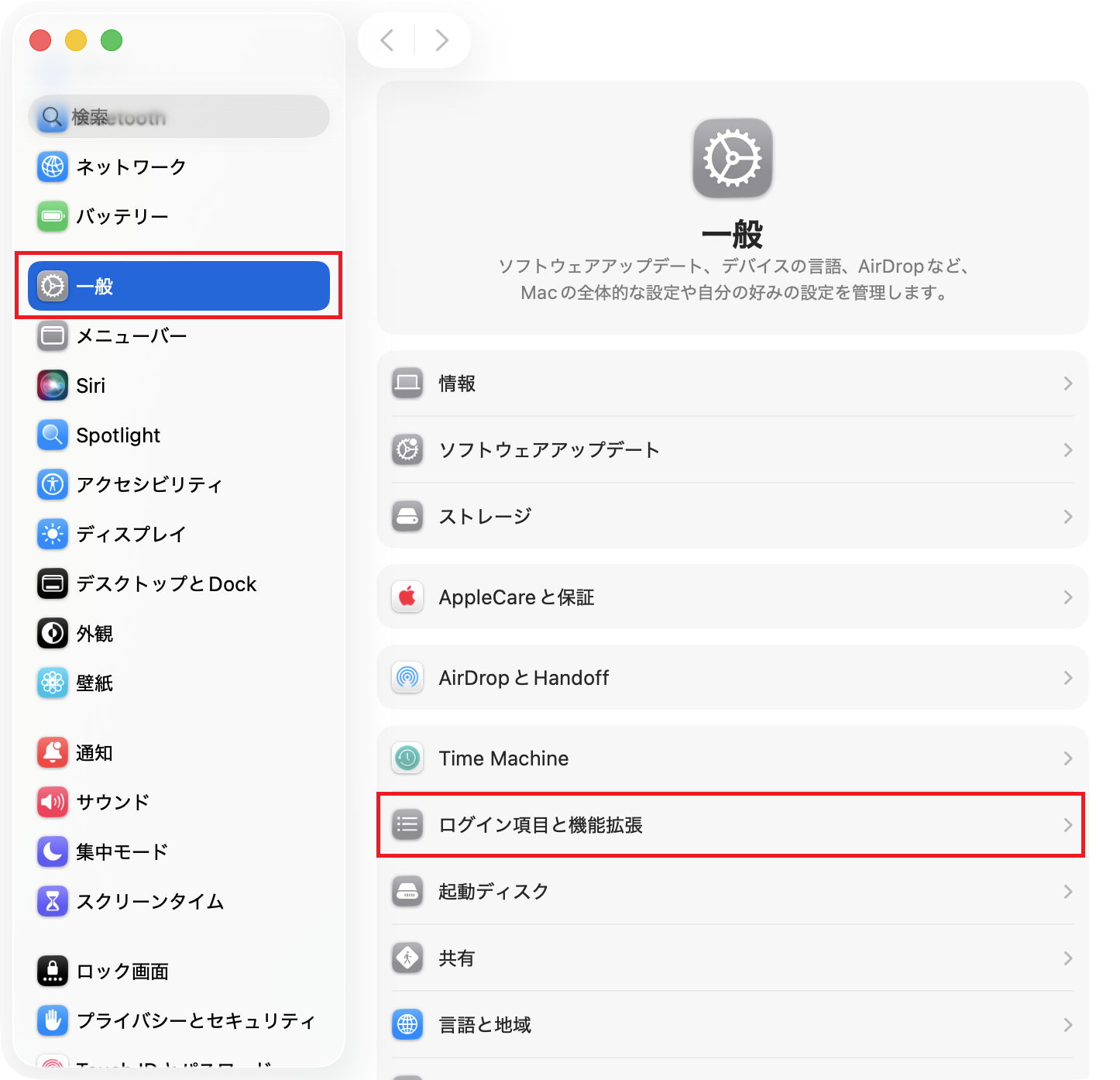

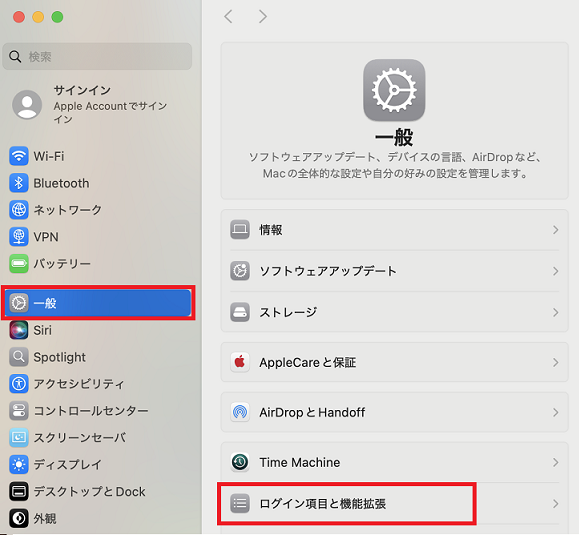

[一般]＞[ログイン項目と機能拡張]の順にクリックします。

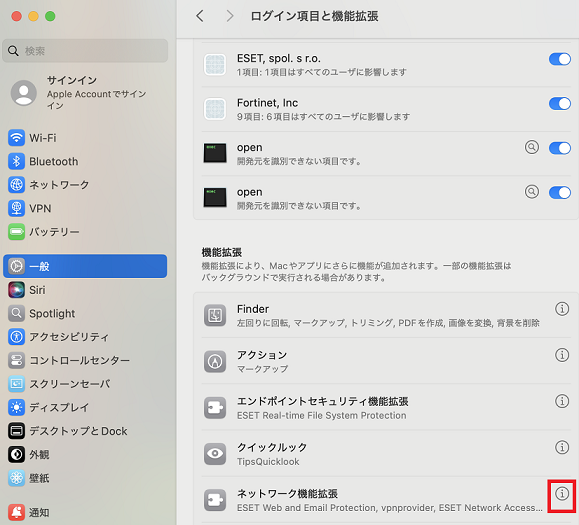

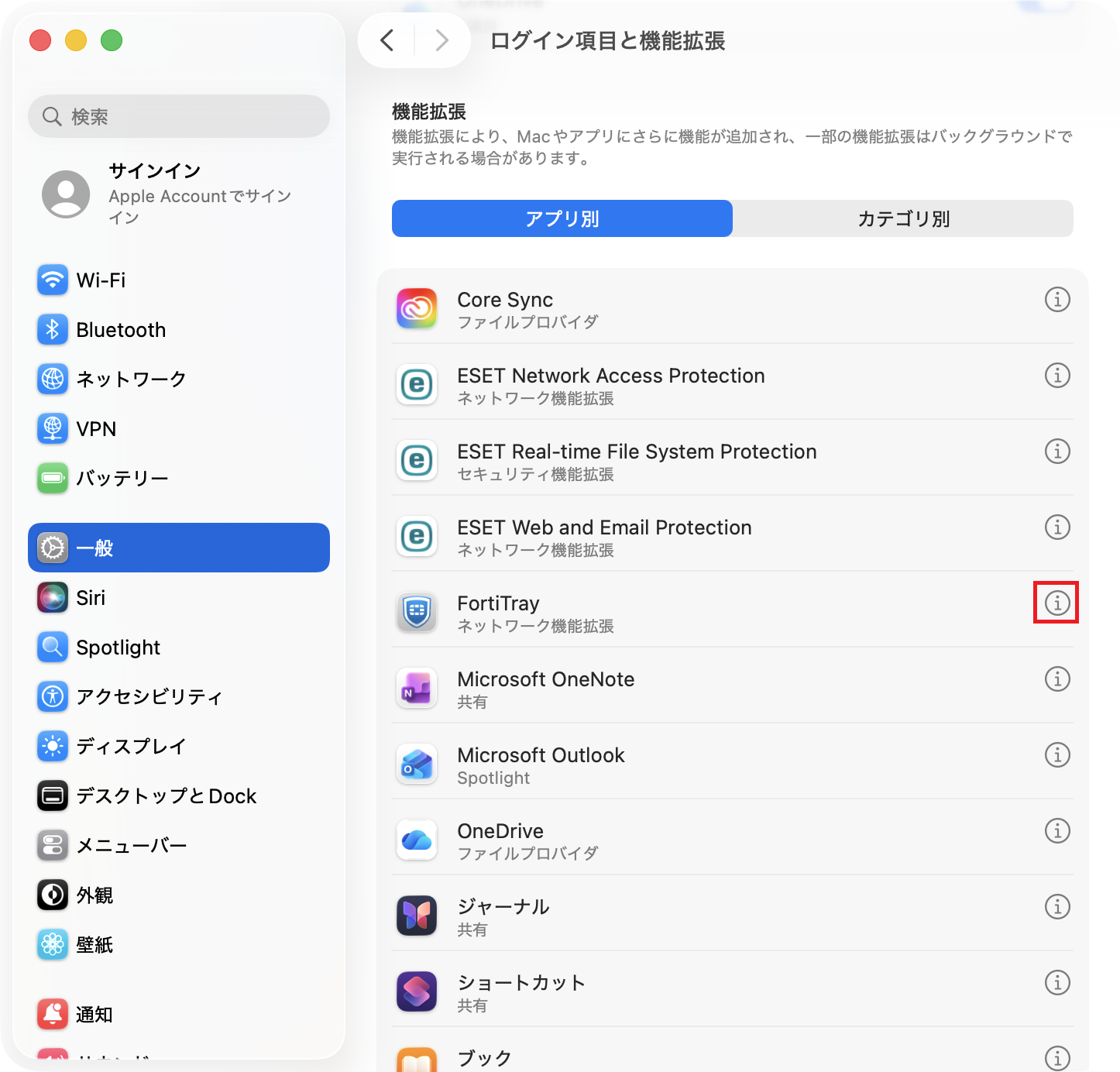

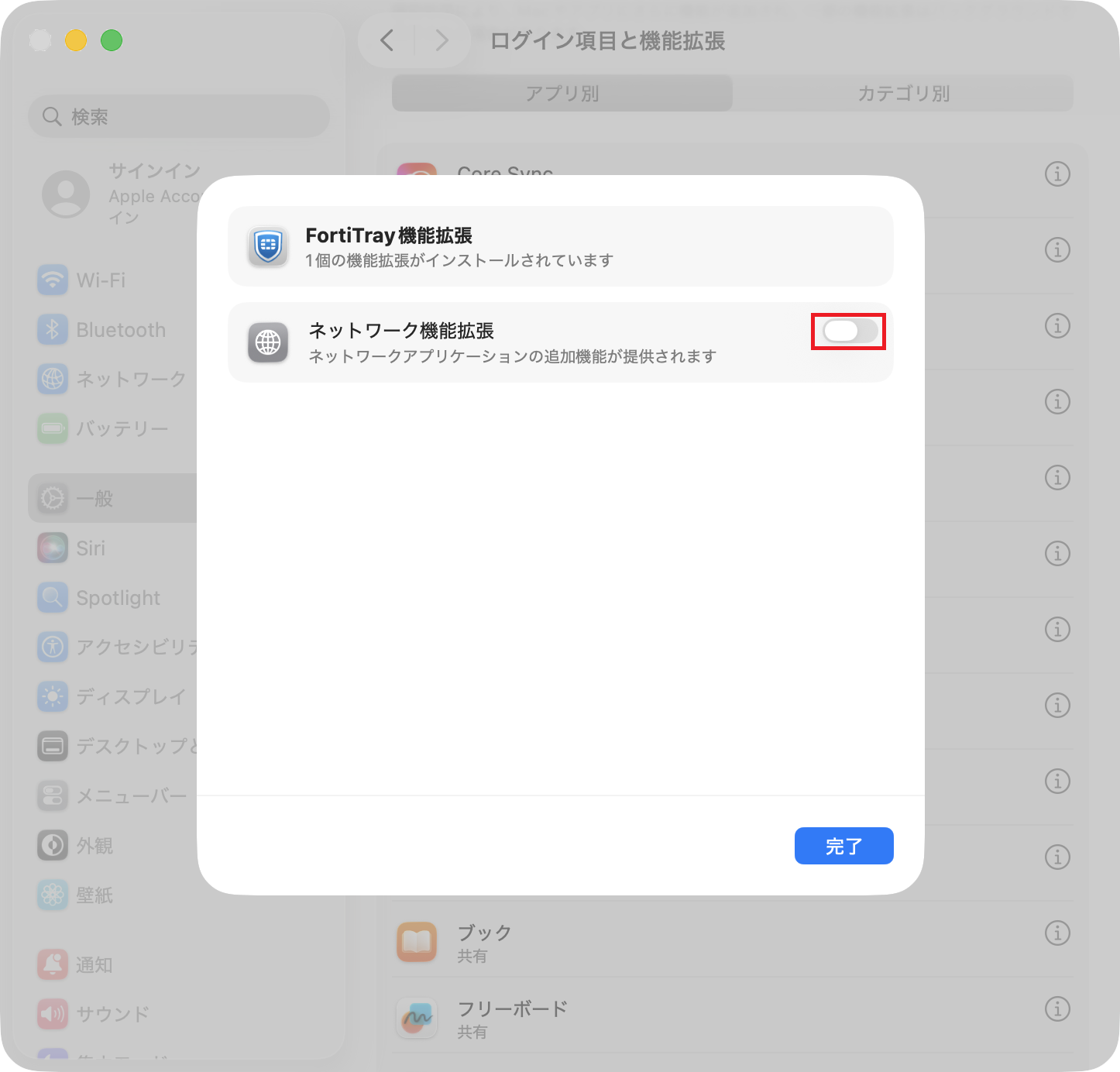

ネットワーク機能拡張の右のアイコンをクリックします。

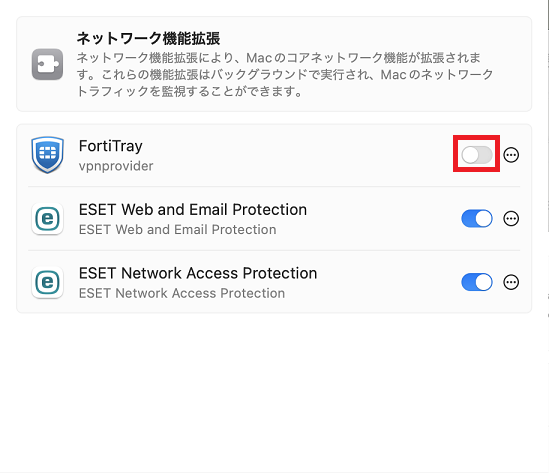

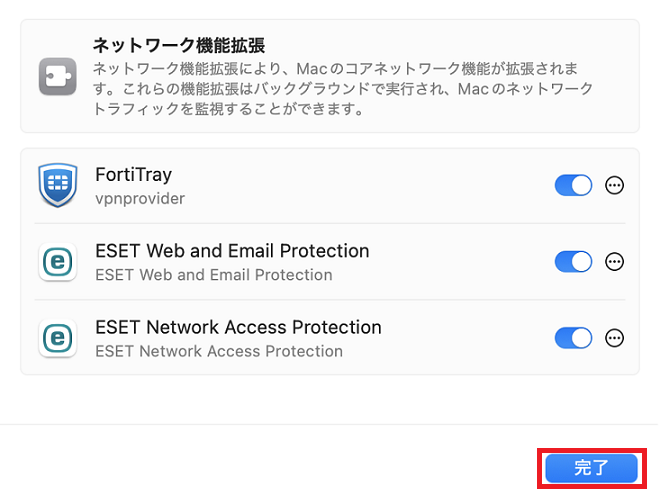

FortiTrayのトグルボタンをクリックします。

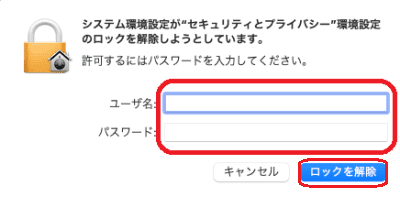

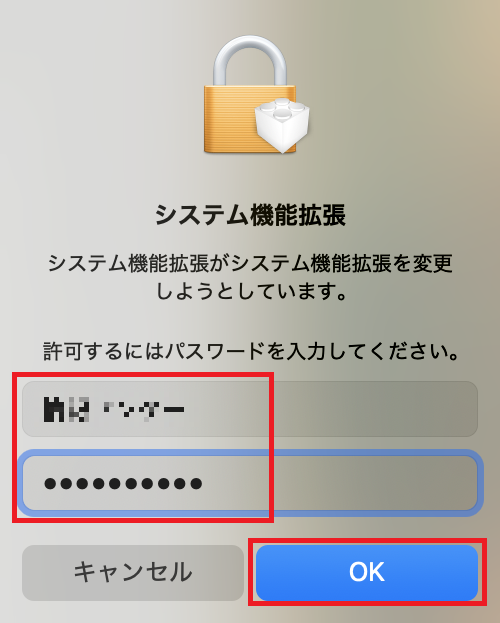

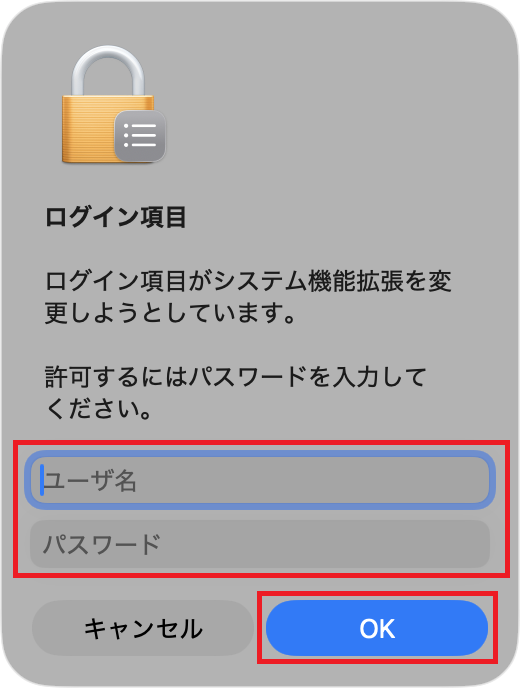

Macの「ユーザー名・パスワード」を入力し、「OK」をクリックします。

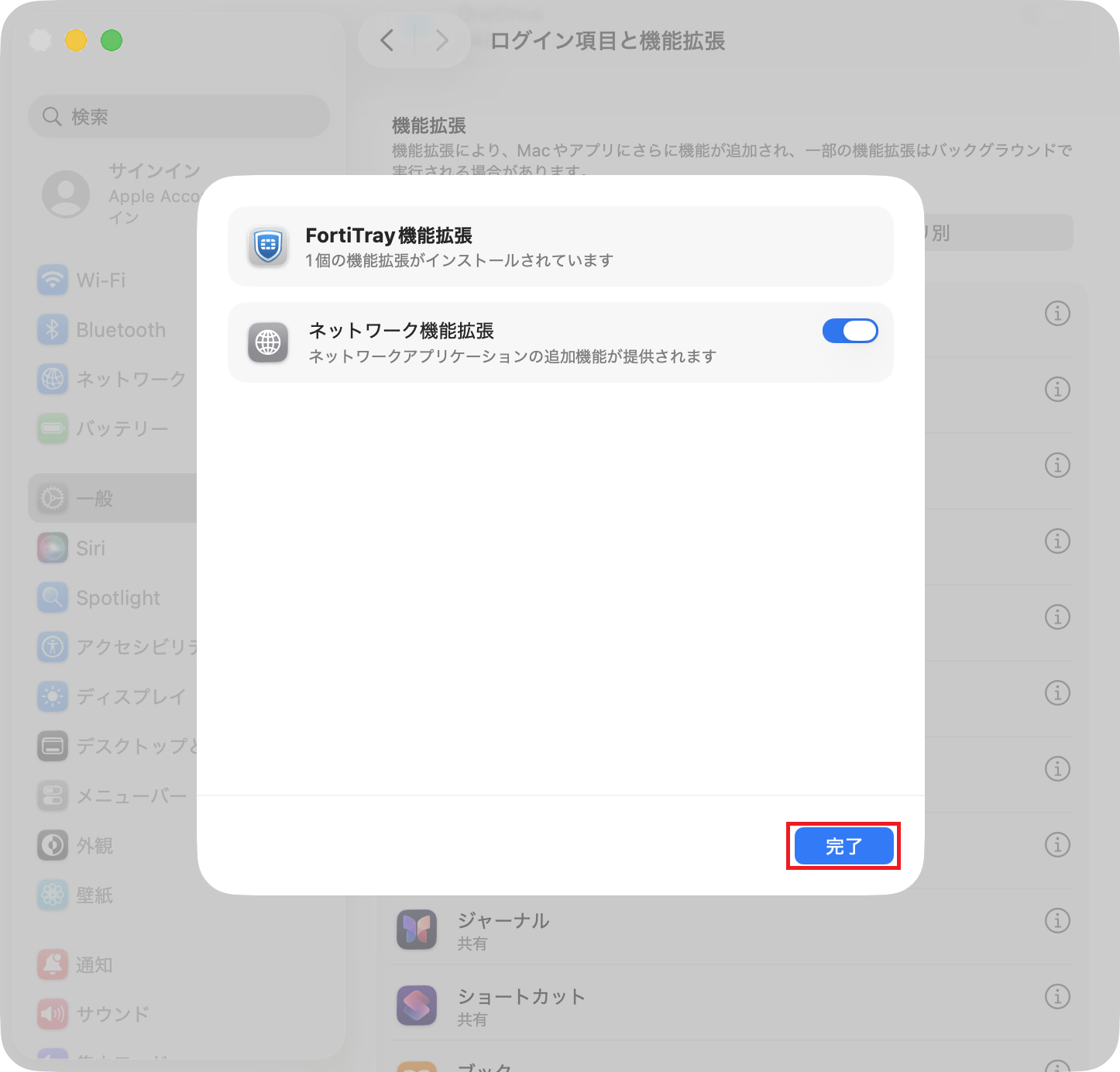

「完了」をクリックし、再度接続を試してください。

アンインストール方法

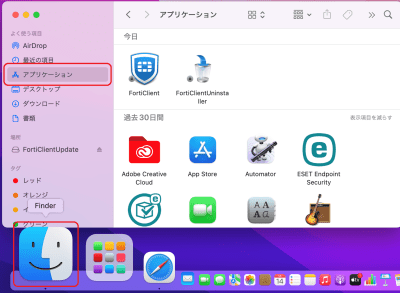

タスクバーにある「Finder」をクリックし、「アプリケーション」をクリックします。

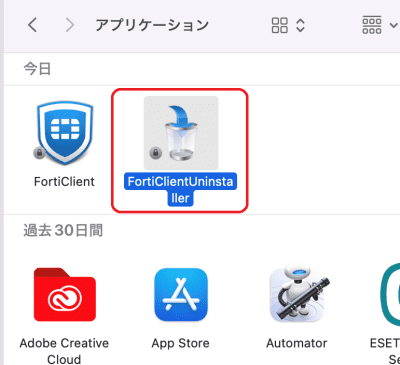

「FortiClientUninstaller」をクリックします。

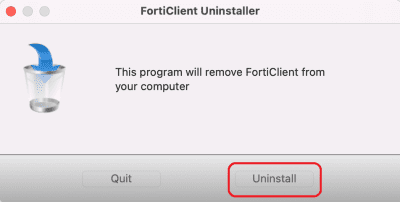

「Uninstall」をクリックします。

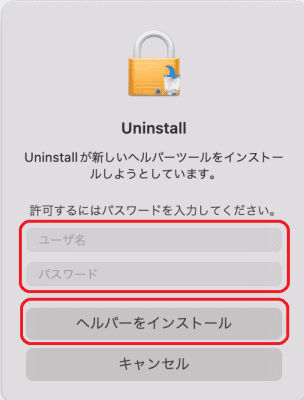

Macの「ユーザー名・パスワード」を入力し、「ヘルパーをインストール」をクリックします。

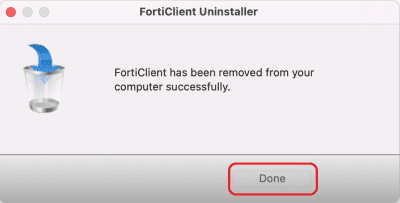

アンインストールが完了したら「Done」をクリックします。

インストール・設定手順ビデオ

インストール方法

「App Store」をタップします。

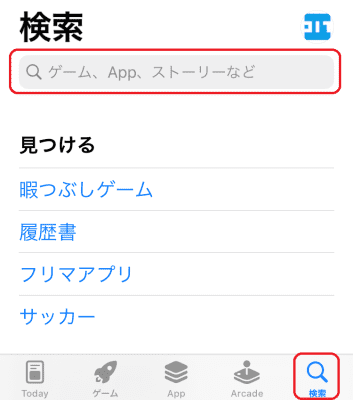

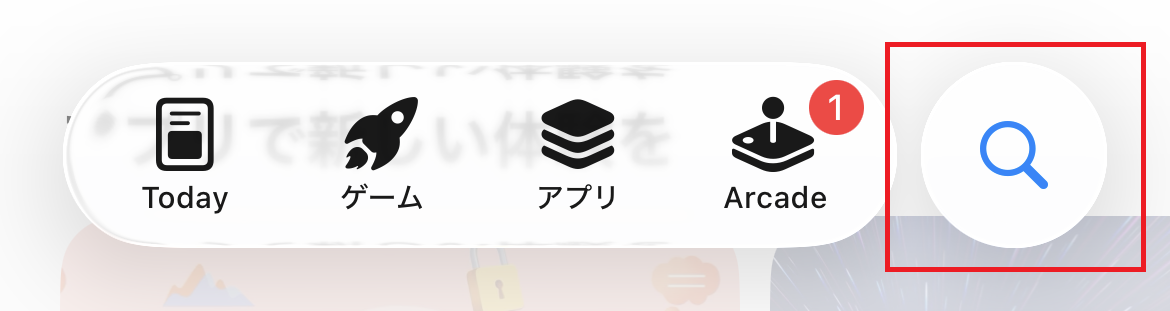

「検索」をタップします。

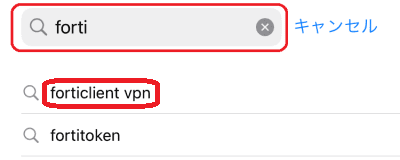

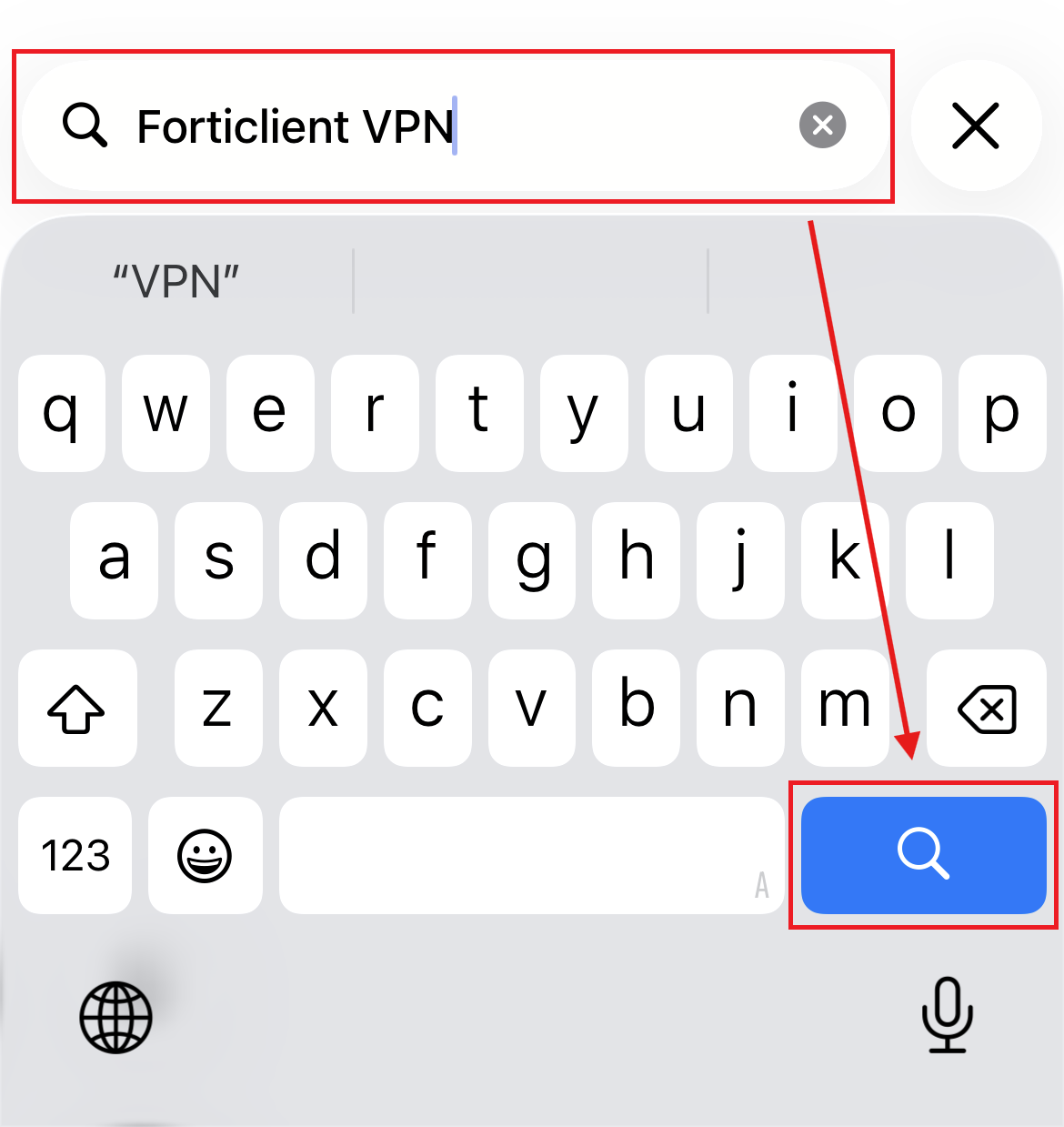

検索欄に「forti」と入力し、候補欄の「forticlient vpn」をタップします。

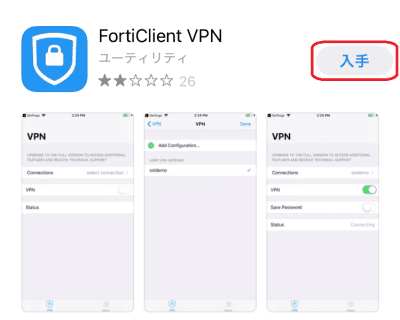

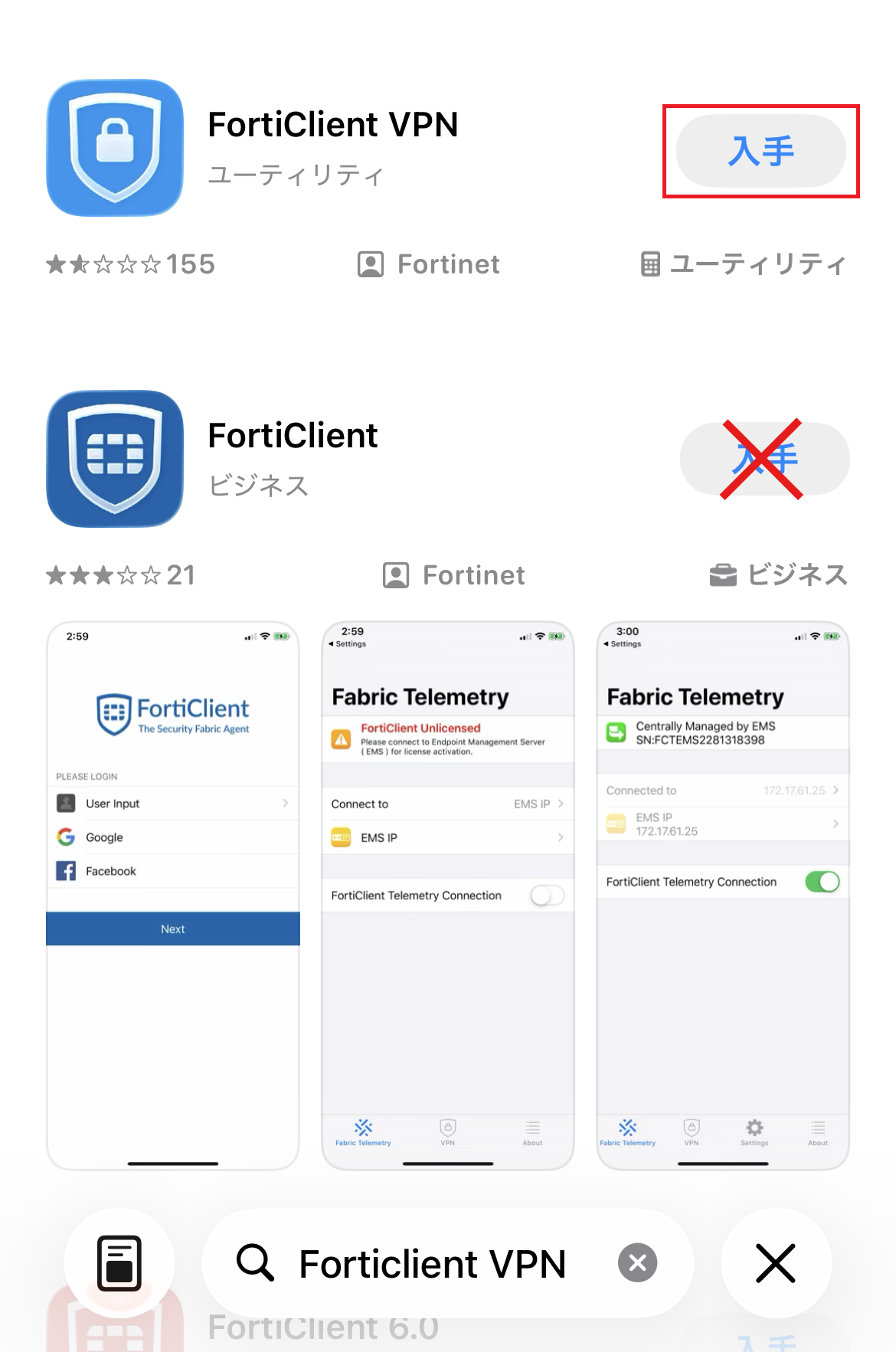

「入手」をタップし、パスワード(Face ID・Touch ID)を入力します。

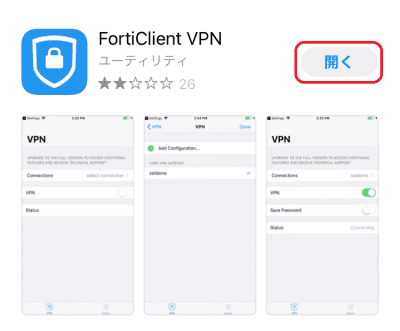

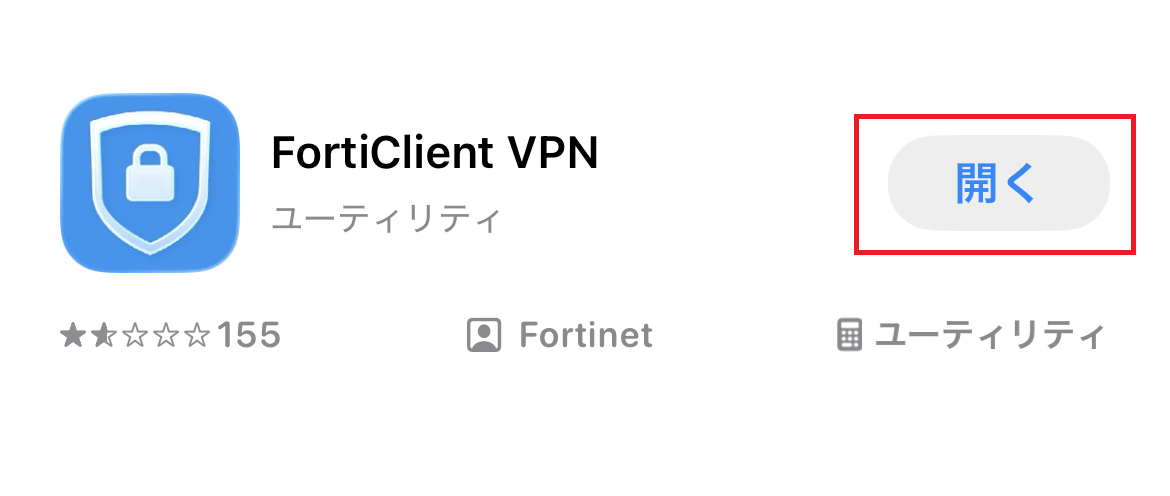

インストールが完了したら「開く」をタップします。

設定方法

「FortiClientVPN」を起動します。

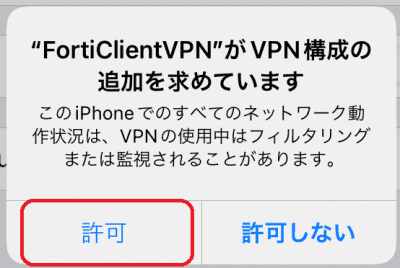

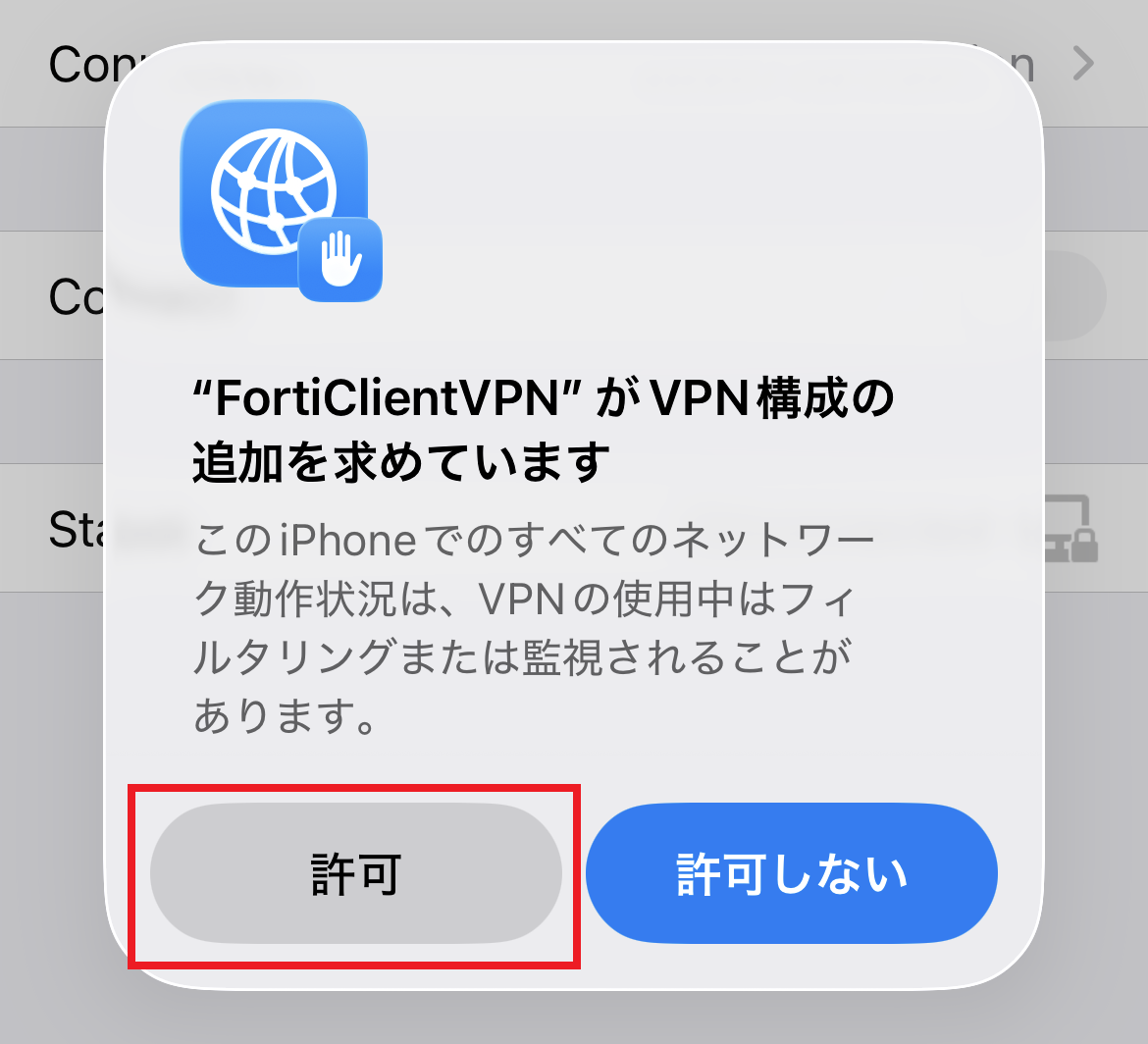

VPN構成の追加を求められるので「許可」をタップします。

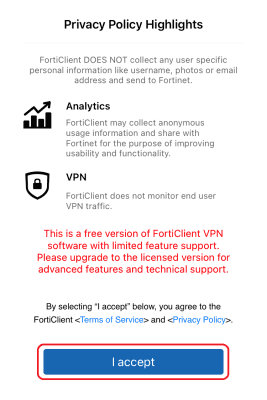

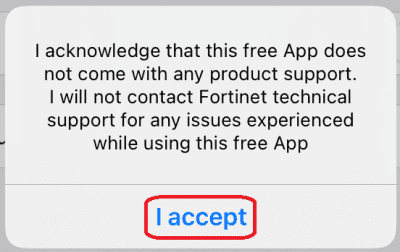

ポップアップ表示されるので、「I accept」をタップします。

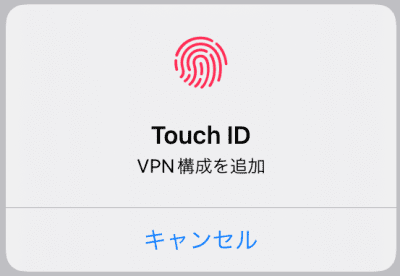

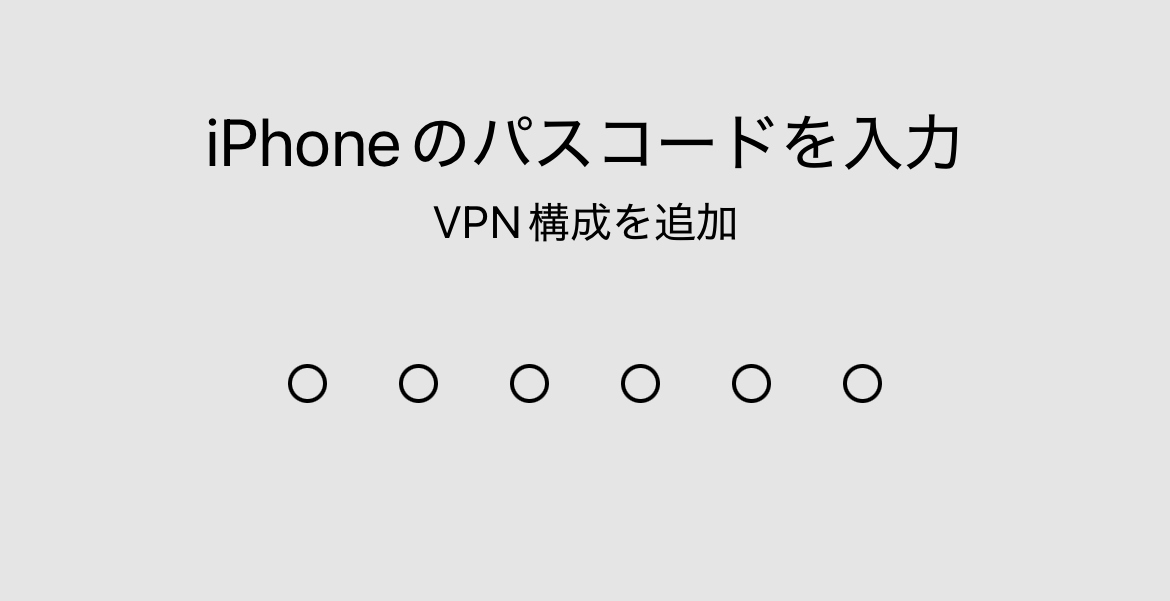

パスワード(Face ID・Touch ID)を入力します。

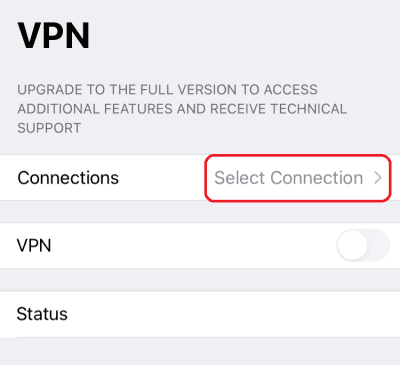

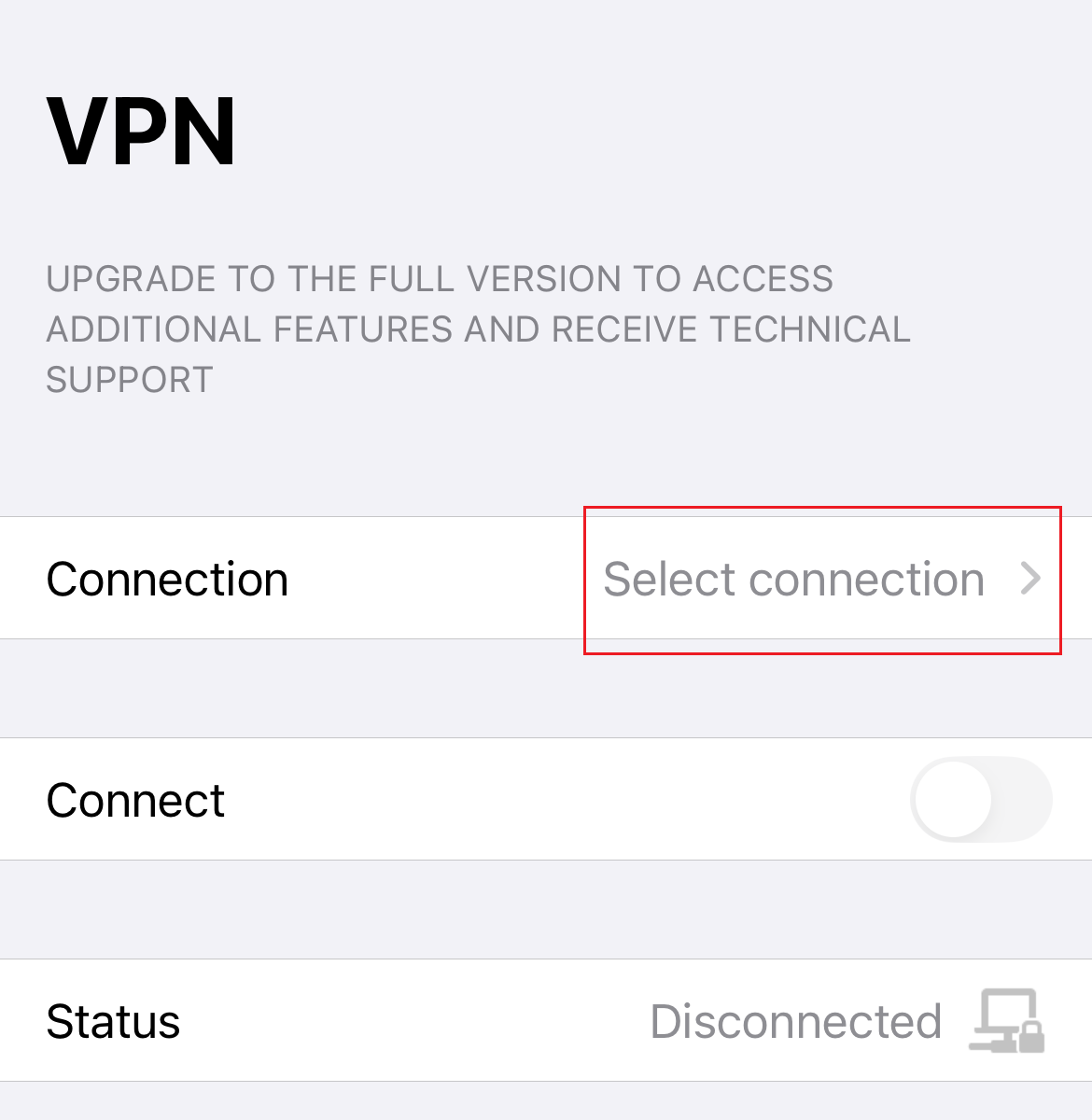

「Select Connection」をタップします。

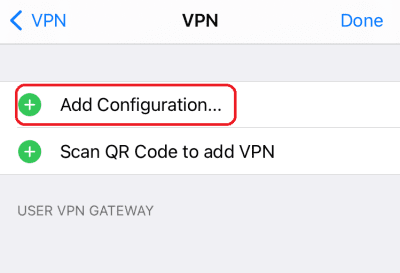

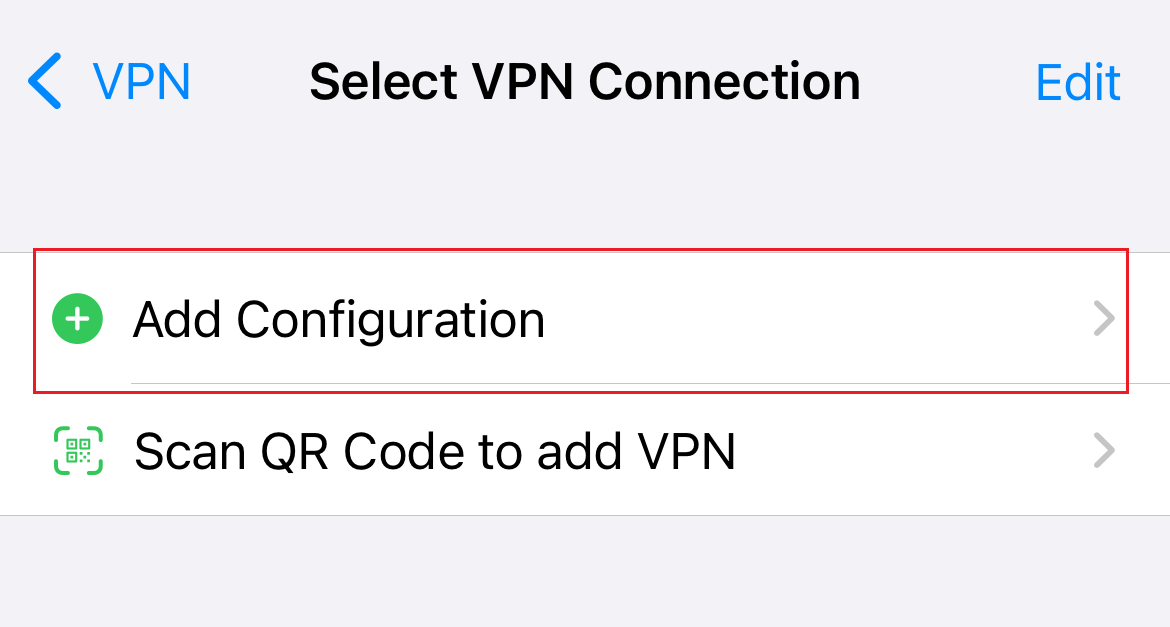

「Add Configuration...」をタップします。

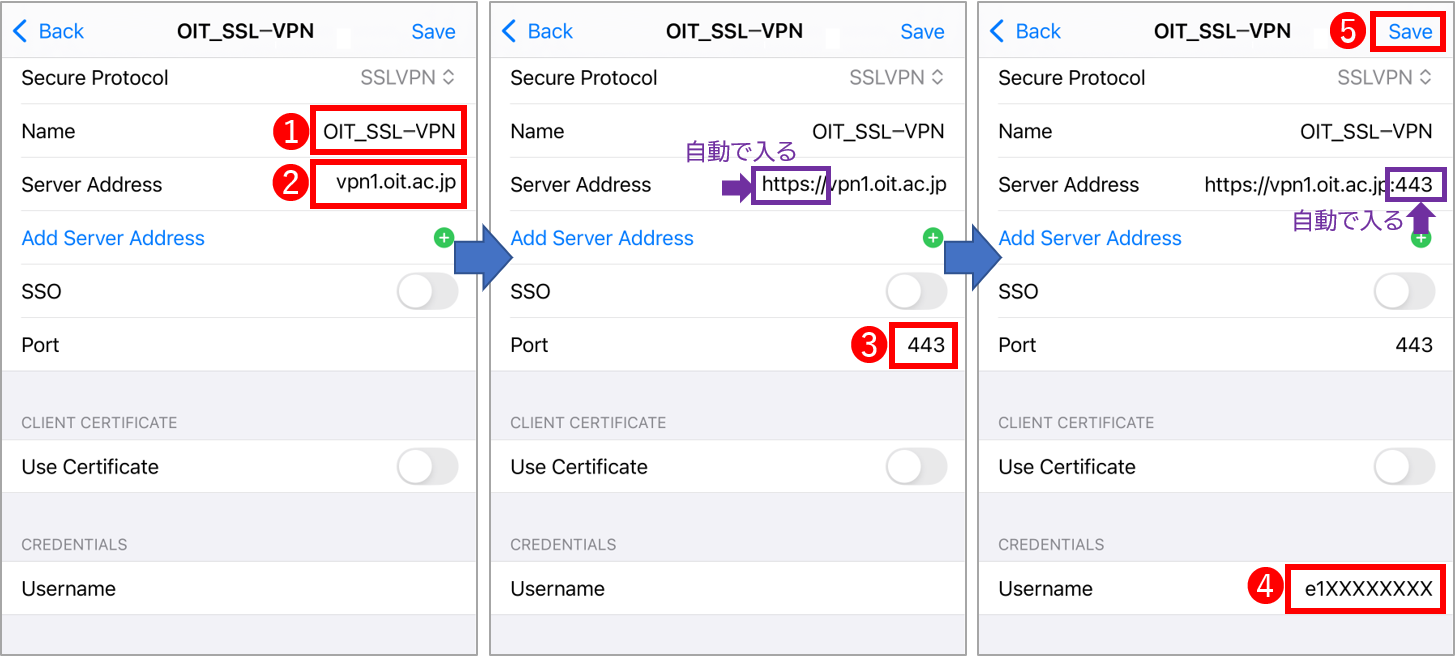

以下の内容を入力し、「Save」をタップします。

Name	OIT_SSL-VPN
Host	大宮：vpn1.oit.ac.jp 梅田：vpn3.oit.ac.jp 枚方：vpn2.oit.ac.jp
Port	443
SSO	オフ
User	e1xxxxxxxxx

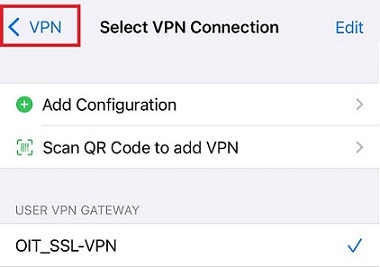

「OIT_SSL-VPN」にチェックがついていることを確認し、「VPN」をタップします。

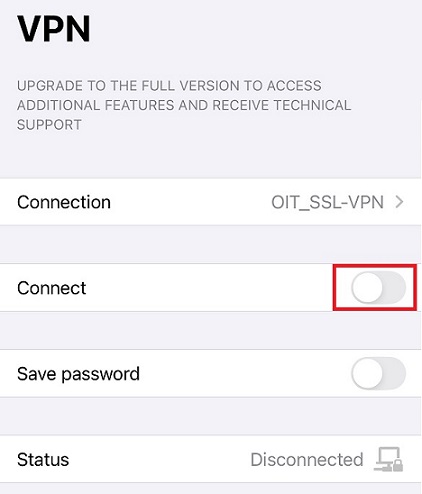

Connect欄のトグルボタンをタップします。※緑に切り替わります。

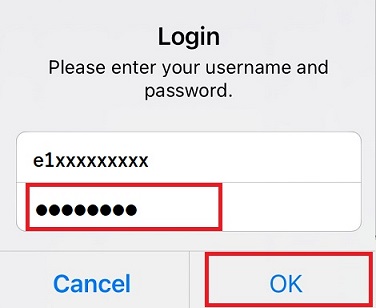

「Password」を入力し「OK」をタップします。

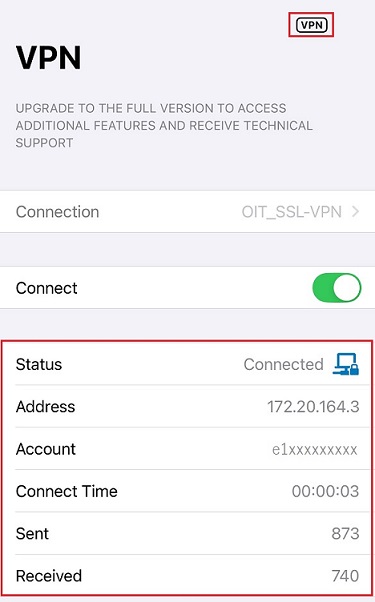

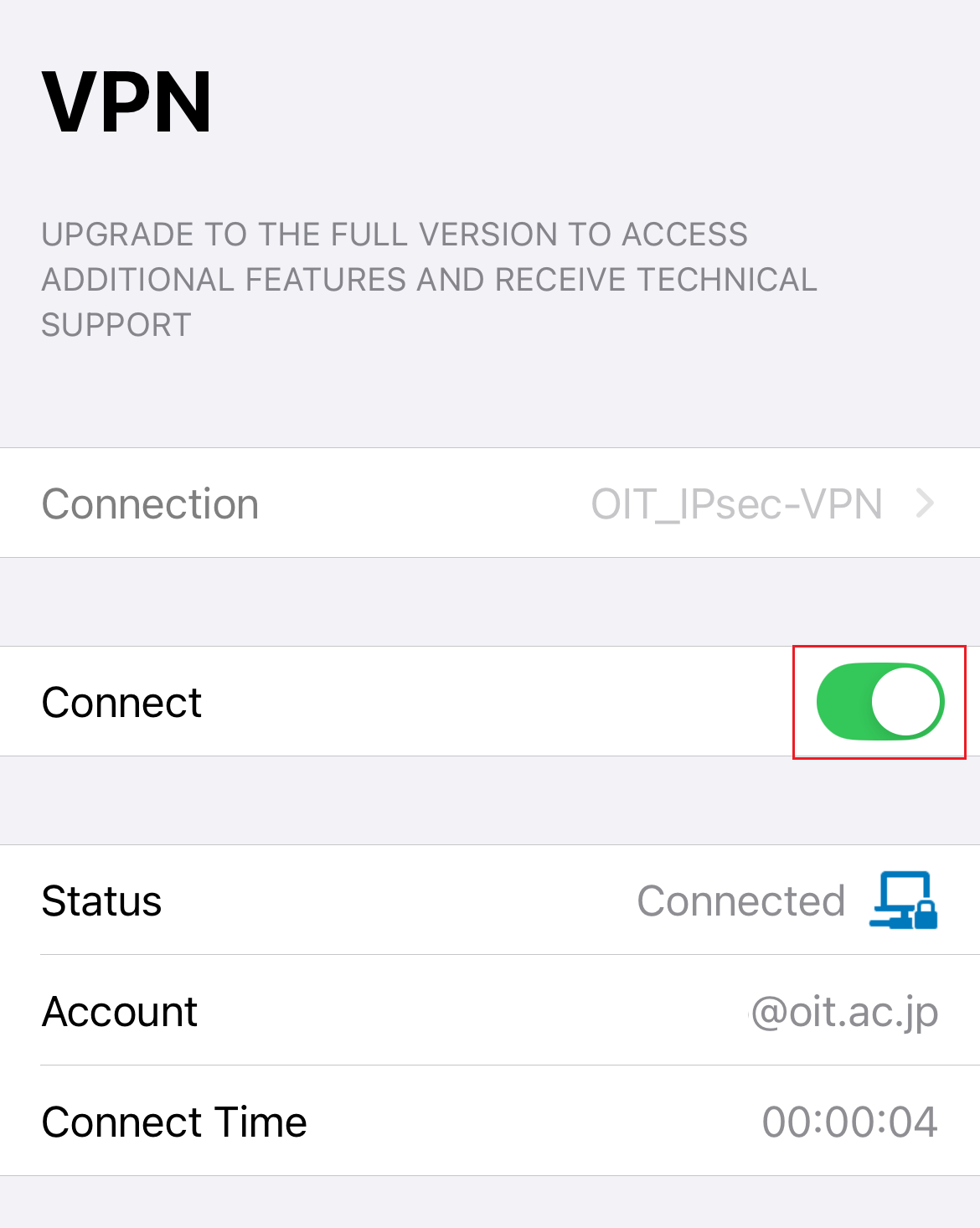

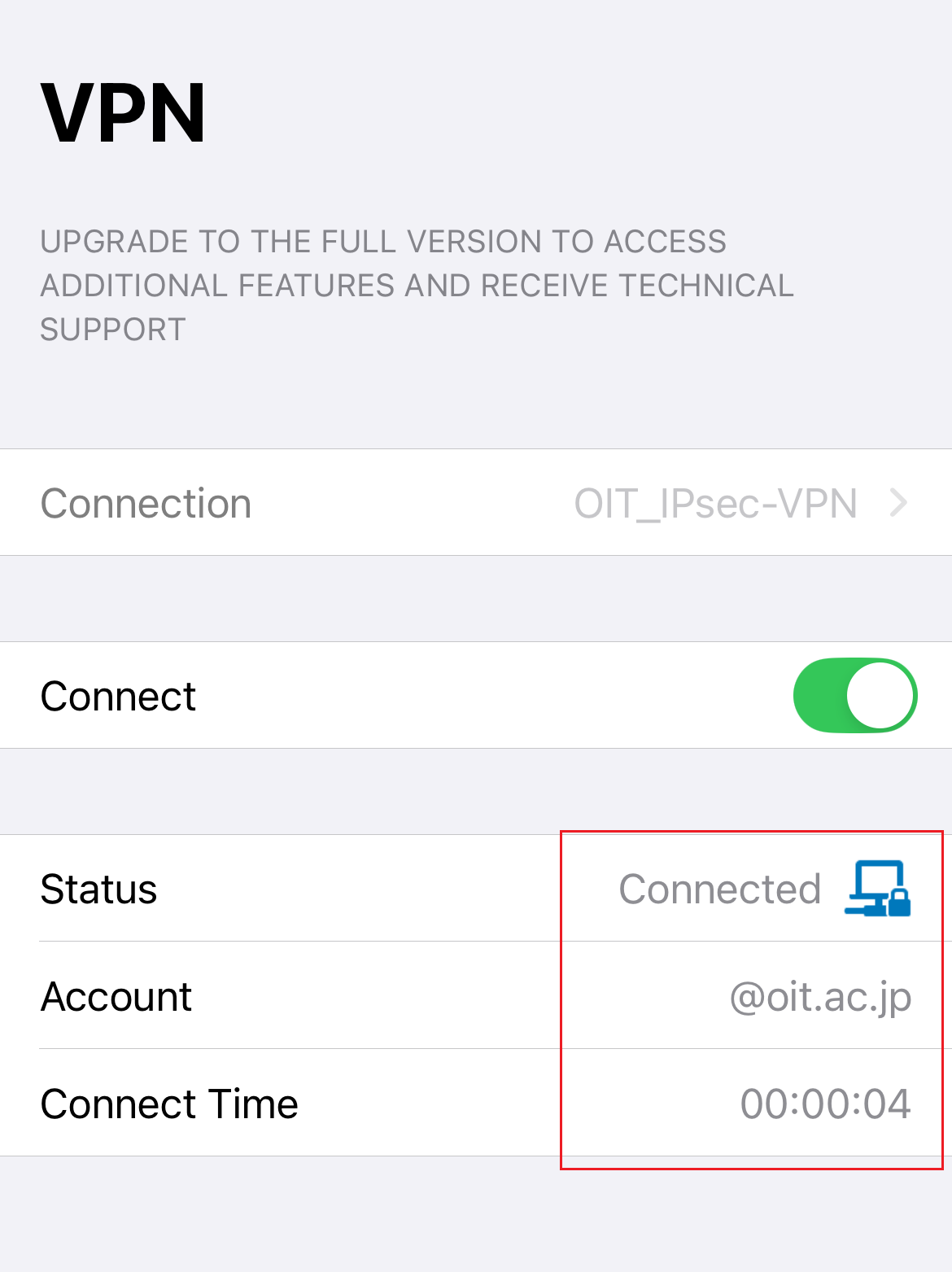

以下の画像のようになっていれば、接続されています。
切断する場合は、Connect欄のトグルボタンをタップします。※白に切り替わります。

アンインストール方法

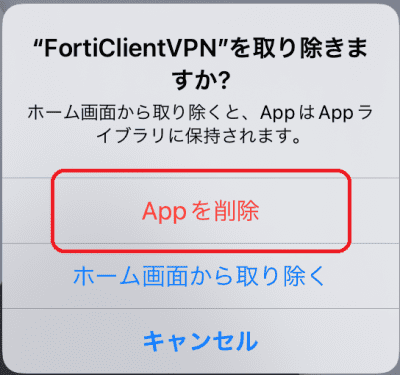

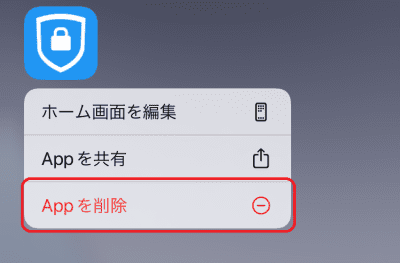

「FortiClientVPN」アプリを長押し、「Appを削除」をタップします。
「Appを削除」をタップします。

Android

インストール方法

「Play ストア」をタップします。

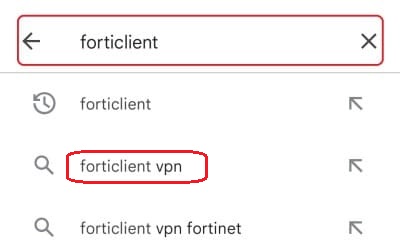

検索欄に「forticlient」と入力し、候補欄の「forticlient vpn」をタップします。

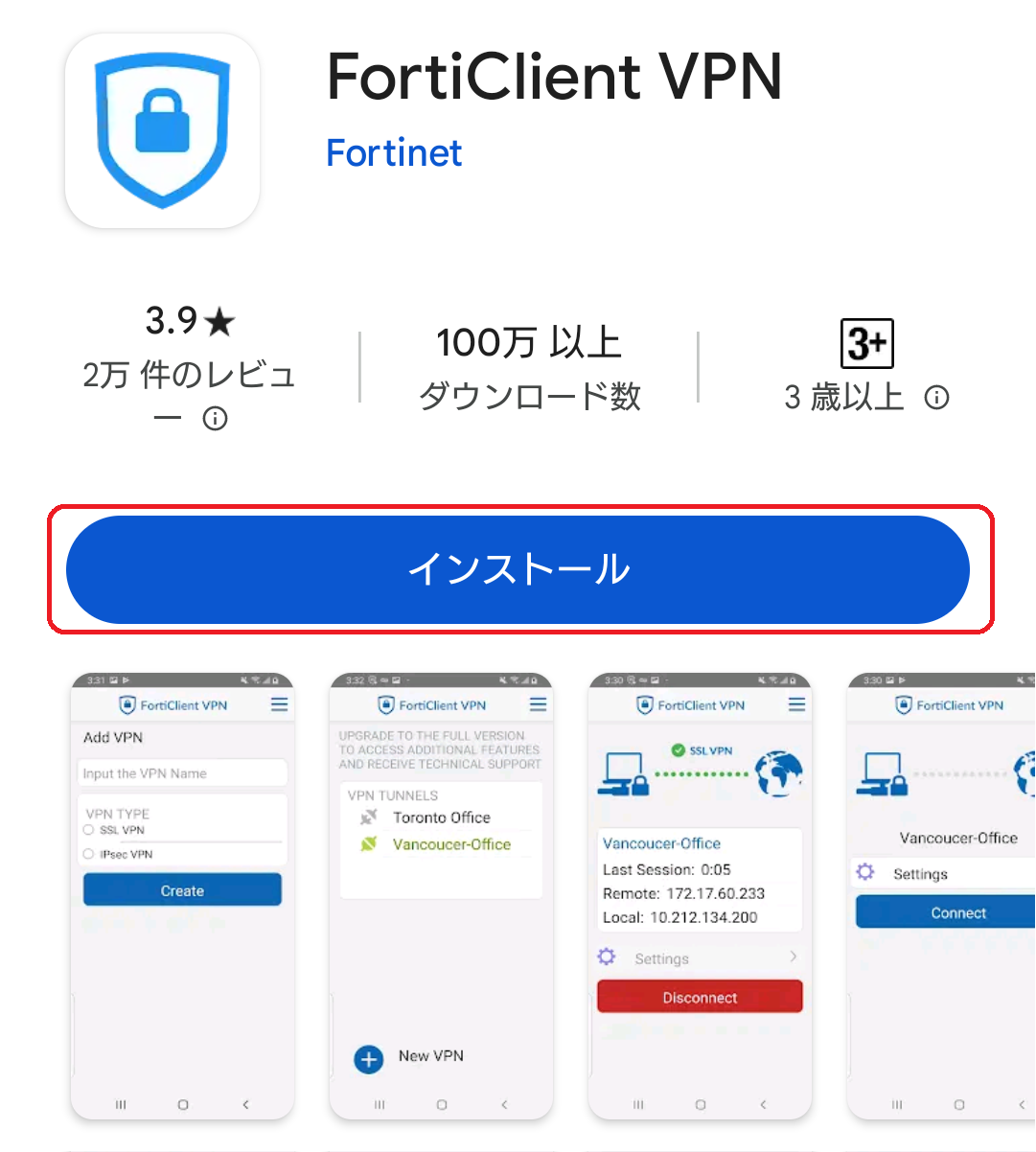

「インストール」をタップします。

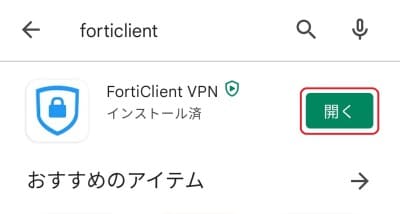

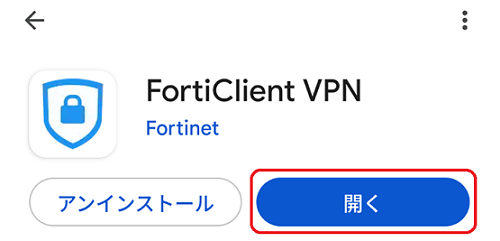

インストールが完了したら「開く」をタップします。

設定方法

「FortiClientVPN」を起動します。

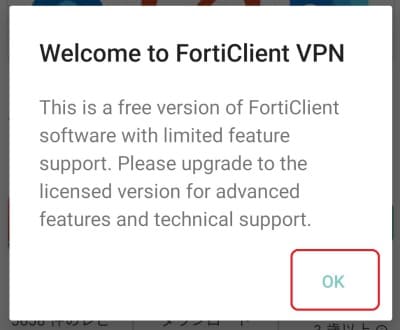

ポップアップが表示されるので、「OK」をタップします。

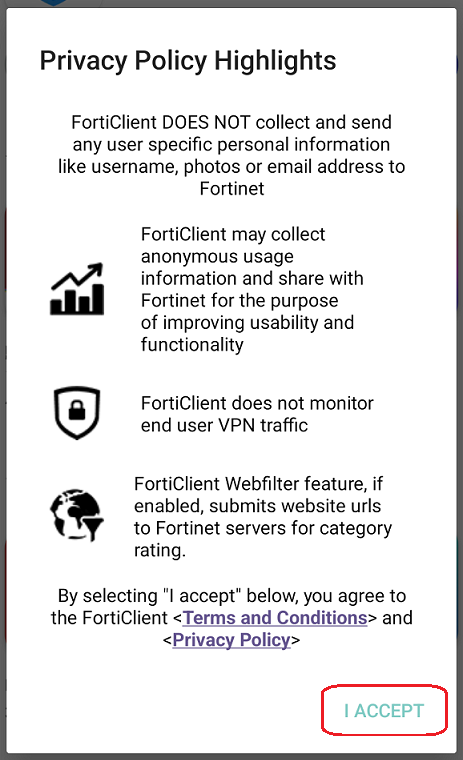

「I ACCEPT」をタップします。
「OK」をタップします。

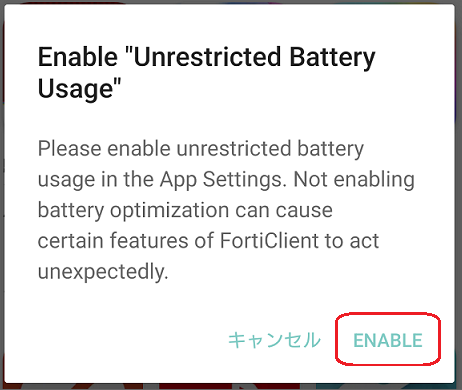

「ENABLE」をタップします。

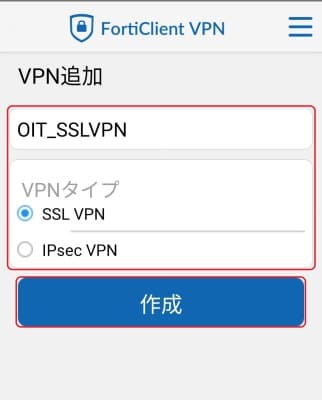

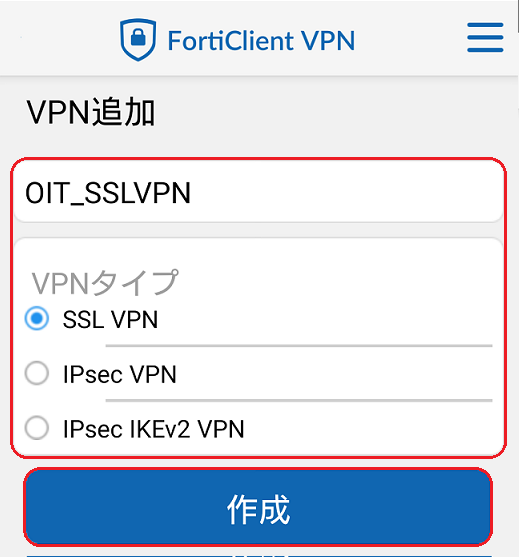

VPN名に「OIT_SSLVPN」と入力し、「SSL VPN」にチェックをつけ「作成」をタップします。

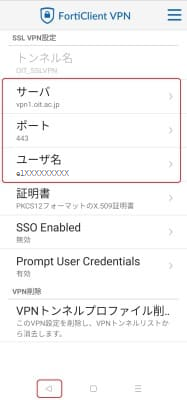

次の要領でパラメータを入力し、スマートフォンの「戻る」をタップします。

サーバ大宮：vpn1.oit.ac.jp
梅田：vpn3.oit.ac.jp
枚方：vpn2.oit.ac.jp

ポート 443

ユーザー名 e1xxxxxxxxx

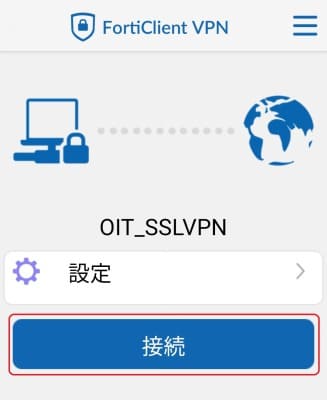

「接続」をタップします。
「OK」をタップします。

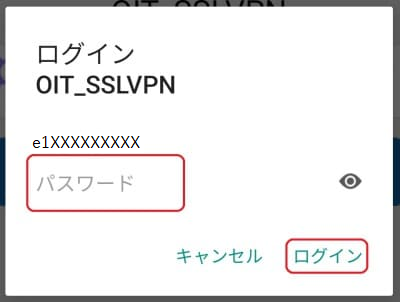

「パスワード」を入力し、「ログイン」をタップします。

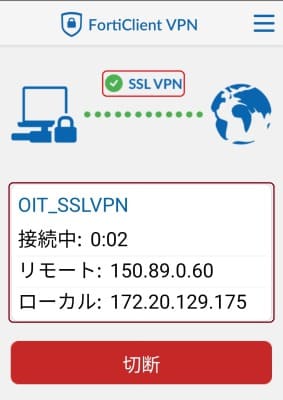

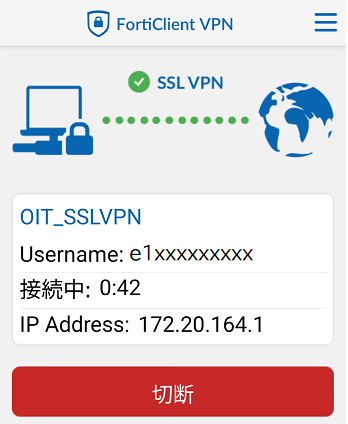

下記画像のようになっていれば、接続されています。

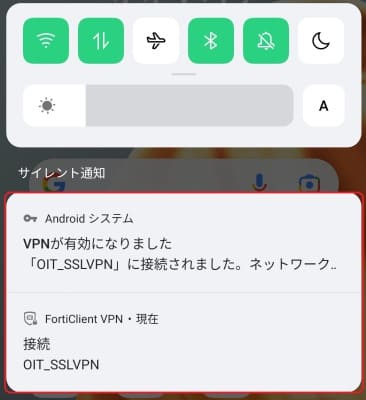

※通知領域からも確認できます。

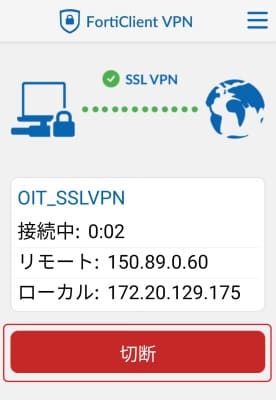

切断する場合は、「FortiClientVPN」アプリを開き「切断」をタップします。

アンインストール方法
